HTR3218是一款18路LED PWM驅動器，PWM頻率可固定為3kHz或22kHz。
每一路最大輸出電流可通過外置電阻REXT調節，最大38mA，并可獨立控制4檔可選。每一路可通過I2C單獨控制256級細膩亮度調節。
主控器件通過I2C接口對HTR3218進行編程控制，通過將SDB腳拉低或軟件設置可關斷芯片，進入低功耗模式。
HTR3218使用QFN-24L(4mm×4mm)封裝。工作電壓在2.5V到5.5V，可在-40°C to +85°C工作。
![圖片[1]-HTR3218丨18路LED PWM驅動器芯片](http://qnhgt.cn/wp-content/uploads/2023/08/image-6.png)
![圖片[2]-HTR3218丨18路LED PWM驅動器芯片](http://qnhgt.cn/wp-content/uploads/2023/08/image-7.png)

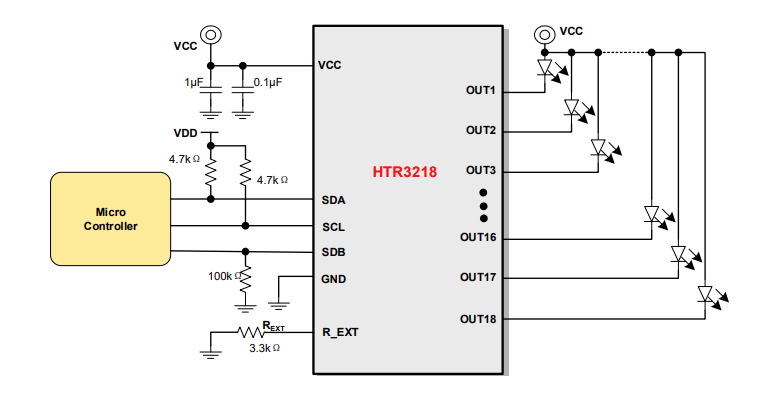

典型應用圖
![圖片[3]-HTR3218丨18路LED PWM驅動器芯片](http://qnhgt.cn/wp-content/uploads/2023/08/image-8.png)
![圖片[4]-HTR3218丨18路LED PWM驅動器芯片](http://qnhgt.cn/wp-content/uploads/2023/08/image-9.png)
![圖片[5]-HTR3218丨18路LED PWM驅動器芯片](http://qnhgt.cn/wp-content/uploads/2023/08/image-10.png)
