HT8731丨內置自適應H類升壓 D類及AB類音頻功率放大器

圖片[1]-HT8731丨內置自適應H類升壓 D類及AB類音頻功率放大器

HT8731是一款內置自適應H類升壓的單聲道D 類 音 頻 功 率 放 大 器 , 由 鋰 電 池 供 電 時 , THD+N<1%、20-20kHz全頻段信號條件下,能 連續輸出6W功率(4Ω負載);另外,其還支持 AB類模式。

HT8731內置的H類升壓,提供8.0V最大輸出電 壓。其小音樂信號時不升壓,僅當功率較大時, 提供一個適應輸出功率的電壓給D類功放,其 可大幅提高系統效率,延長電池續航時間. HT8731的最大特點是防削頂失真(ACF)輸出 控制功能,可檢測并抑制由于輸入音樂、語音 信號幅度過大所引起的輸出信號削頂失真(破 音),也能自適應地防止在BOOST升壓電壓下 降所造成的輸出削頂,顯著提高音質,創造非 常舒適的聽音享受,并保護揚聲器免受過載損 壞。

HT8731提供兩種不同音樂體驗的ACF模式, 以及ACF-Off 模式。

HT8731具有AB類和D類的自由切換功能,在 受到D類功放EMI干擾困擾時,可隨時切換至 AB類音頻功放模式。 HT8731內部集成免濾波器數字調制技術,能夠 直接驅動揚聲器,并最大程度減小脈沖輸出信 號的失真和噪音。輸出無需濾波網絡,極少的 外部元器件節省了系統空間和成本,是便攜式 應用的理想選擇。

此外,HT8731集成了輸出端過流保護、片內過 溫保護等功能。

特性

?防削頂失真功能(防破音, Anti-Clipping Function, ACF)

?免濾波器數字調制,直接驅動揚聲器

?輸出功率

10W (VBAT=4.2V, RL=3Ω, THD+N=10%, fIN = 1kHz)

6W (VBAT=3.3~4.2V, RL=4Ω, THD+N<1%, 20-20kHz 全頻段)

3W (VBAT=3.3~4.2V, RL=8Ω, THD+N<1%, 20- 20kHz 全頻段

?VBAT供電范圍:3.0V至5.5V

?高效H類升壓功能

-自適應功放功率的升壓軌,延長電池播放時間

-可調節最大限流值,有效防止電池拉死

?AB/D類可切換

?保護功能:過流/過熱/欠壓異常保護功能

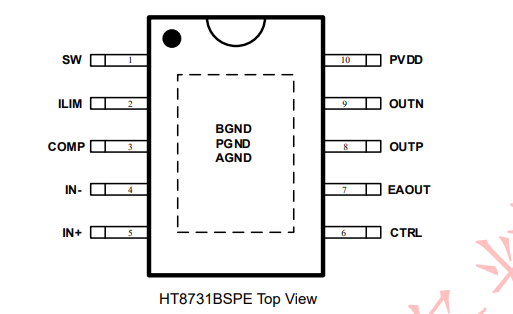

?無鉛封裝,SSOP10L-PP

應用領域

?藍牙/ Wi-Fi音箱 ?便攜式音箱?智能音箱 ?智能家居

圖片[2]-HT8731丨內置自適應H類升壓 D類及AB類音頻功率放大器

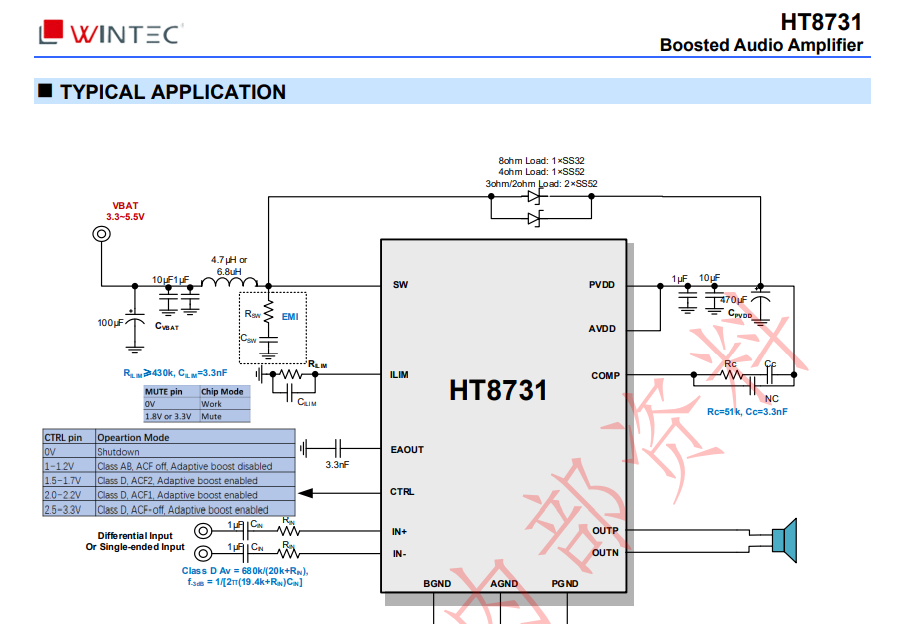

典型應用
