![圖片[1]-HTR3306丨6路LED驅動器和GPIO控制器芯片](http://qnhgt.cn/wp-content/uploads/2023/08/image-23.png)
HTR3306 是 一 款 6 路 多功 能 LED 驅 動 器和GPIO控制器, 2.5V~5.5V電源供電。 10個IO端口中的任何一個都可以配置為LED模式或GPIO模式。
此外，任何GPIO都可以單獨配置為輸入或輸出。通電后， 6個IO端口配置默認為GPIO輸出，默認狀態根據AD0和AD1決定。所有配置為輸入的IO端口都會持續監控狀態變化，并具有8μs 的防抖動時間， IO口的變化由INTN輸出指示。
當GPIO狀態通過I2C接口被讀取時， INTN輸出被清除。
![圖片[2]-HTR3306丨6路LED驅動器和GPIO控制器芯片](http://qnhgt.cn/wp-content/uploads/2023/08/image-21-1024x505.png)
應用：手機、 音箱、 其他消費類電子產品。

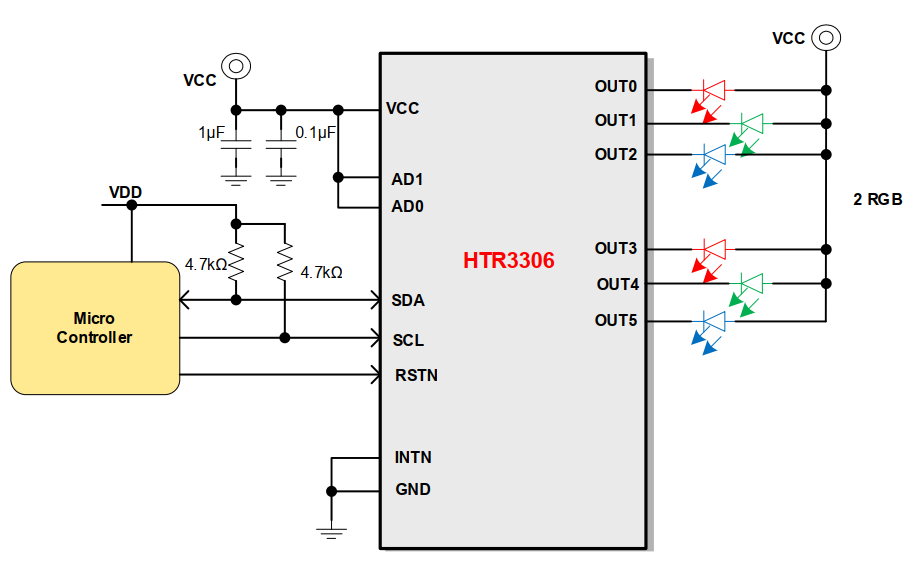

典型應用圖
![圖片[3]-HTR3306丨6路LED驅動器和GPIO控制器芯片](http://qnhgt.cn/wp-content/uploads/2023/08/image-22.png)
