HT3163丨40W 免電感濾波 D類音頻功放

圖片[1]-HT3163丨40W 免電感濾波 D類音頻功放

HT3163是一款高效D類音頻功率放大器。

在18V供電、THD+N=10%條件下,能夠持續提供40W/4Ω功率輸出。

HT3163具有先進的擴頻功能來抑制EMI,使用價格低廉且小體積鐵氧體磁珠可滿足EMC要求。

此外,HT3163內置關斷功能使待機電流最小化,還集成了短路保護、熱保護和電源欠壓異常保護等功能。

HT3163具有防削頂失真(ACF)輸出控制功能,可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真(破音),也能自適應地防止在電源電壓下降所造成的輸出削頂,顯著提高音質,創造非常舒適的聽音
享受,并保護揚聲器免受過載損壞。

特性

?輸出功率
15W (VDD=12V, RL=4?, THD+N=1%)
32W (VDD=18V, RL=4?, THD+N=1%)
40W (VDD=18V, RL=4?, THD+N=10%)
?單電源系統,4V-18V寬電壓輸入范圍
?低靜態電流: 7mA (VDD = 12V, 帶LC 和負載)
?ACF防破音功能可選
?擴頻功能,免電感濾波
?模擬差分/單端輸入
?保護功能:過流/過熱/欠壓異常和短路保護
?無鉛無鹵封裝,ESSOP10

應用領域

?條形音箱?無線智能音箱?便攜式音箱 ?消費類音頻應用?拉桿音箱 ?LCD電視/監視器

圖片[2]-HT3163丨40W 免電感濾波 D類音頻功放

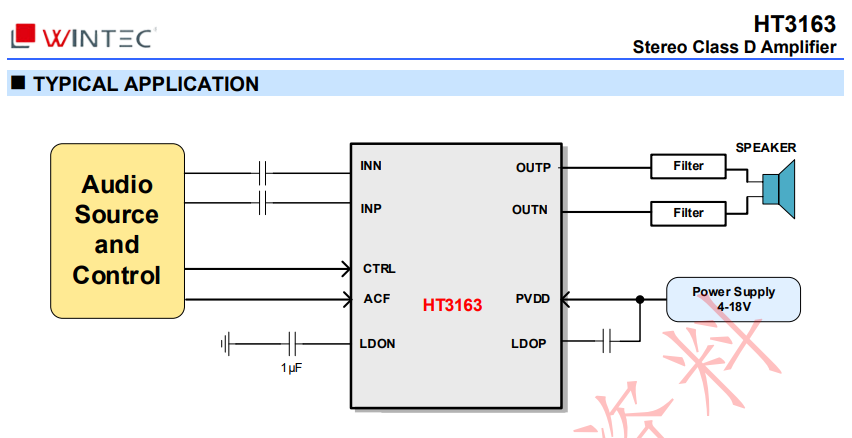

典型應用
