![圖片[1]-HTR3212丨12路LED PWM驅動器](http://qnhgt.cn/wp-content/uploads/2023/08/image-5.png)

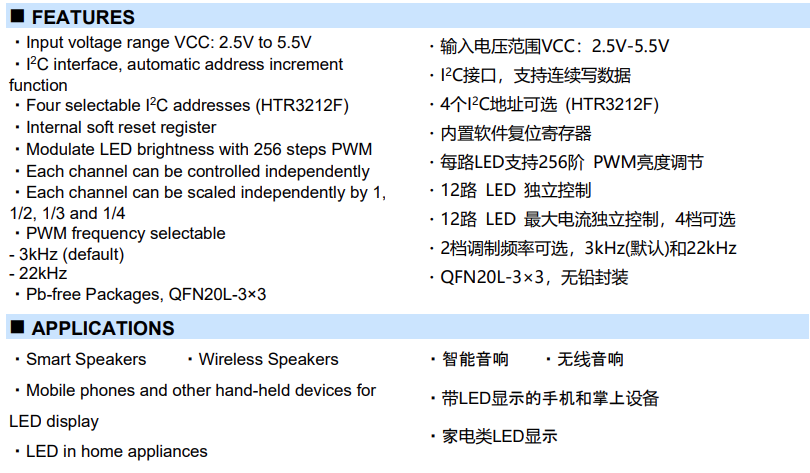

HTR3212是一款12路LED PWM驅動器，PWM頻率可固定為3kHz或22kHz。
每一路最大輸出電流可通過外置電阻REXT調節，最大38mA，并可獨立控制4檔可選。每一路可通過I2C單獨控制256級細膩亮度調節。

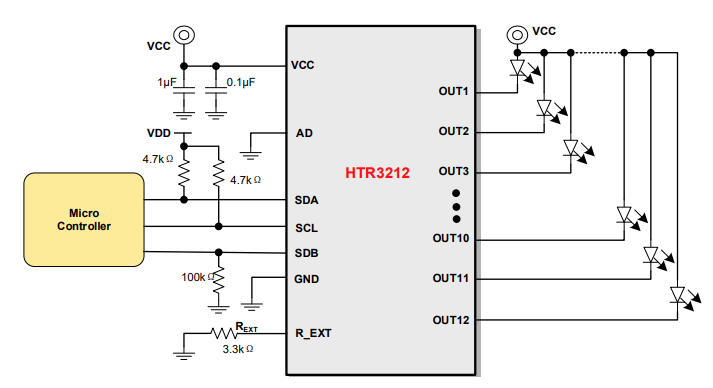

主控器件通過I2C接口對HTR3212進行編程控制，通過將SDB腳拉低或軟件設置可關斷芯片，進入低功耗模式。

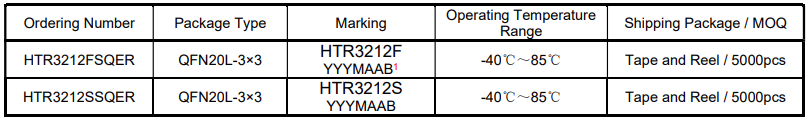

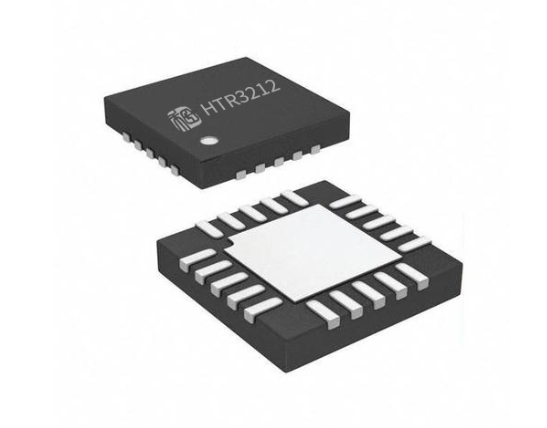

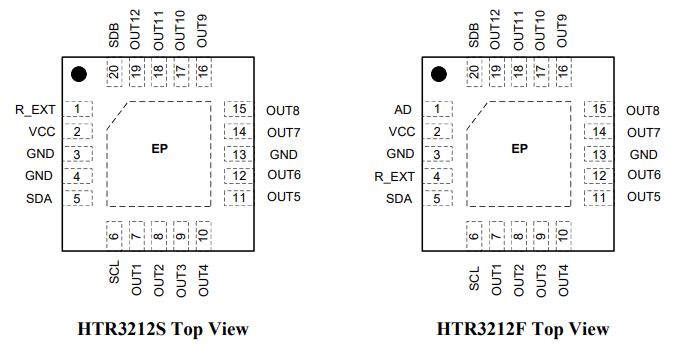

HTR3212使用QFN-20L(3mm×3mm)封裝。工作電壓在2.5V到5.5V，可在-40°C to +85°C工作。
![圖片[2]-HTR3212丨12路LED PWM驅動器](http://qnhgt.cn/wp-content/uploads/2023/08/image.png)
![圖片[3]-HTR3212丨12路LED PWM驅動器](http://qnhgt.cn/wp-content/uploads/2023/08/image-1.png)
![圖片[4]-HTR3212丨12路LED PWM驅動器](http://qnhgt.cn/wp-content/uploads/2023/08/image-3.png)
![圖片[5]-HTR3212丨12路LED PWM驅動器](http://qnhgt.cn/wp-content/uploads/2023/08/image-4.png)
