AXS4054丨電池充電管理芯片

圖片[1]-AXS4054丨電池充電管理芯片

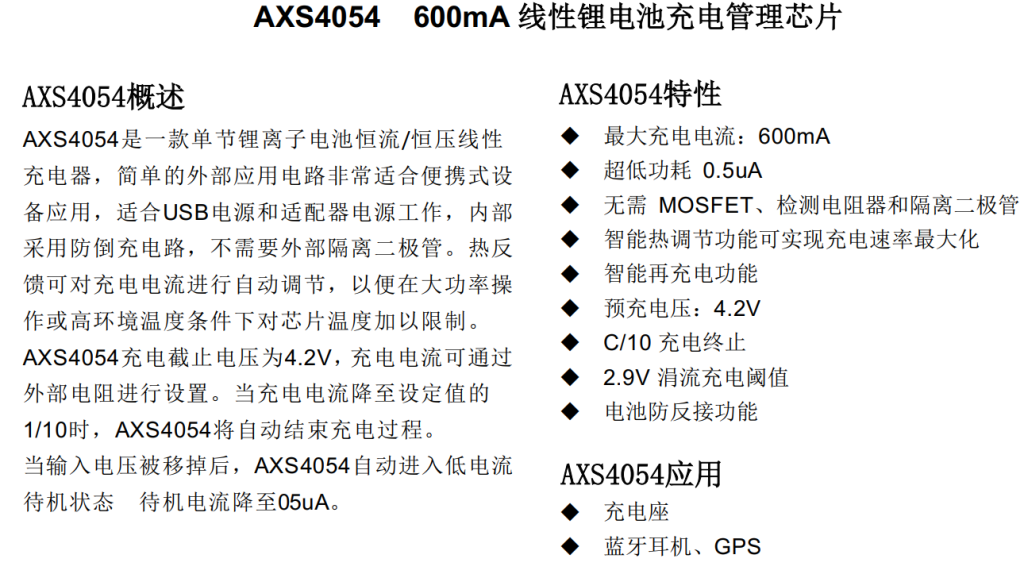

AXS4054 是專門為一節(jié)鋰離子電池或鋰聚合物電池而設計的線性充電器,芯片集成功率晶體管,充電電流可以用外部電阻設定,最大持續(xù)充電電流可達600mA,不需要另加阻流二極管和電流檢測電阻。

AXS4054 包含一個漏極開路輸出的狀態(tài)指示端,用于指示正在充電或充電完成。

充電時管腳 CHRG 輸出低電平,表示充電正在進行,充電完成后 CHRG腳變?yōu)楦咦钁B(tài)。

如果電池電壓低于 2.9V,AXS4054 用小電流對電池進行預充電。

當電池電壓超過 2.9V 時,采用恒流模式對電池充電,充電電流由 PROG 管腳和 GND 之間的電阻 RPROG 確定。當電池電壓接近 4.2V 電壓時,充電電流逐漸減小,AXS4054 進入恒壓充電模式。

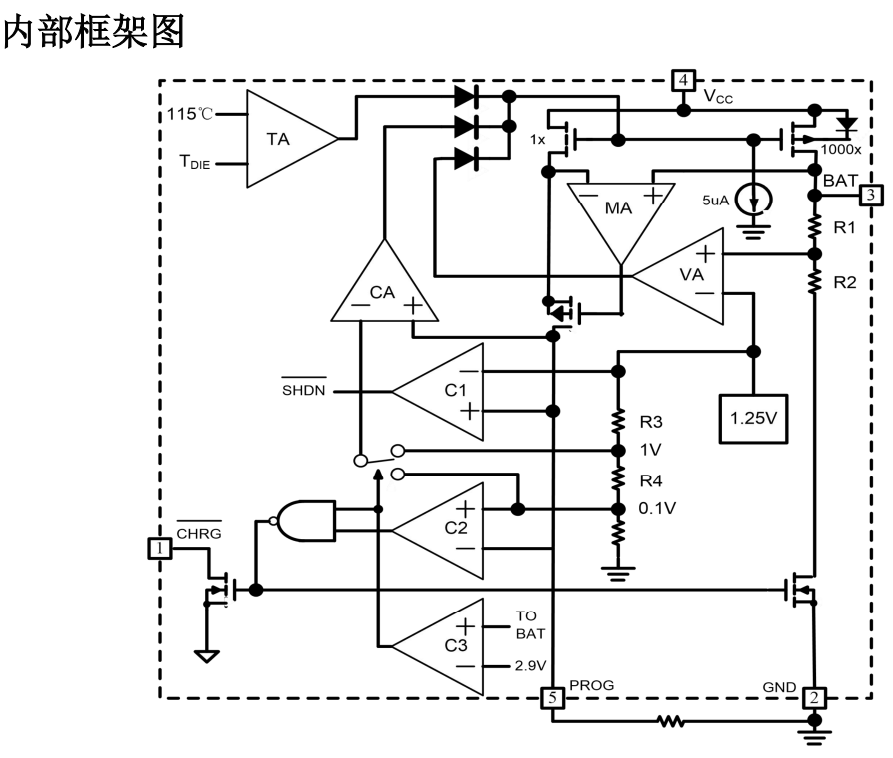

圖片[2]-AXS4054丨電池充電管理芯片

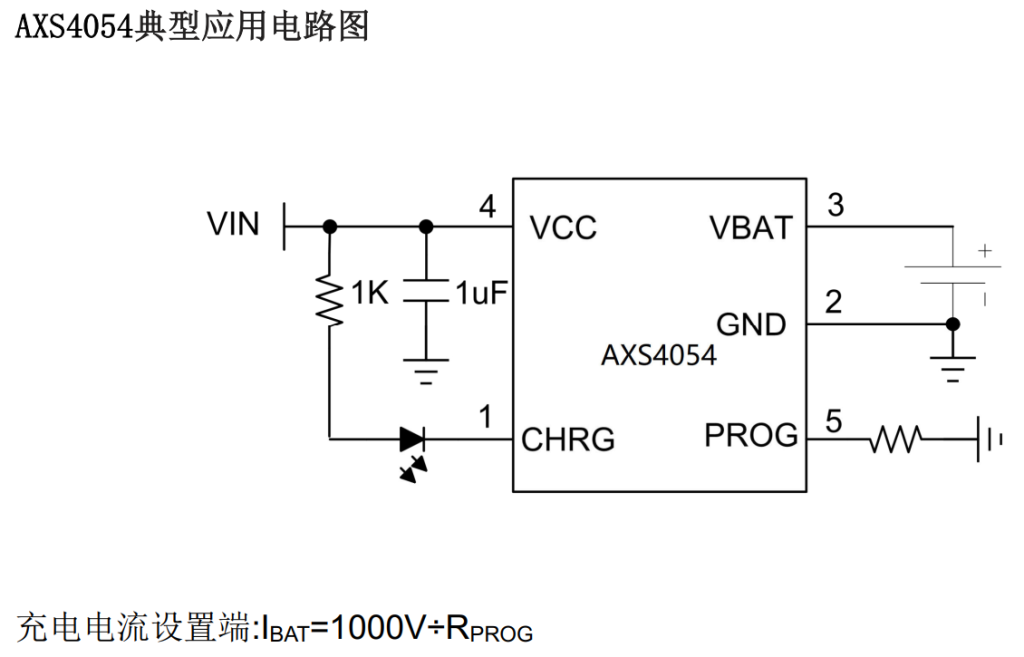

圖片[3]-AXS4054丨電池充電管理芯片

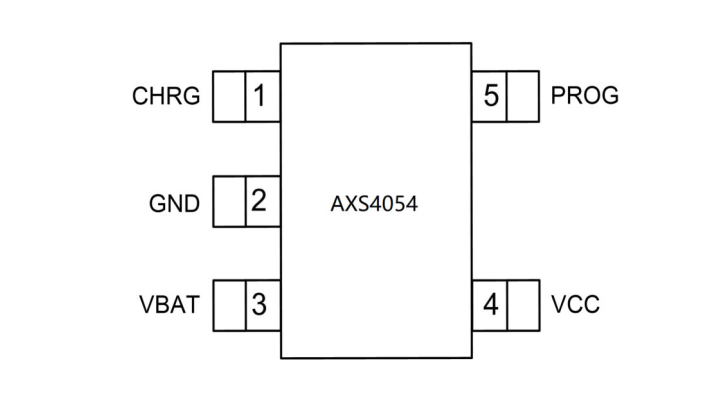

圖片[4]-AXS4054丨電池充電管理芯片
