HTD9810丨雙通道H橋電機驅動芯片【嘉興禾潤電子】

替換型號:AT8833/HR8833,pin對pin。

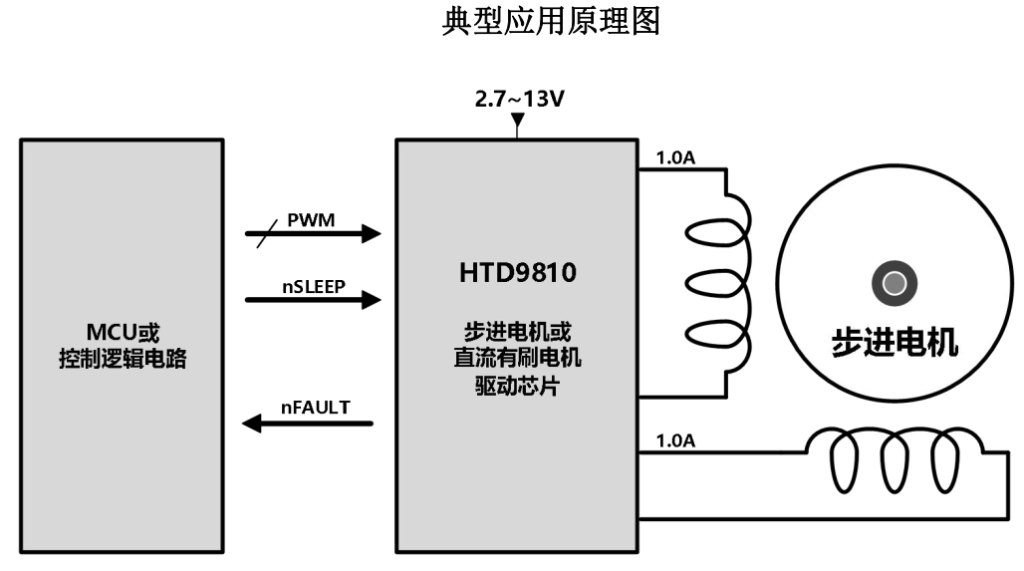

圖片[1]-HTD9810丨雙通道H橋電機驅動芯片【嘉興禾潤電子】

HTD9810為玩具、 打印機和其它電機一體化應用提供一種集成的雙通道電機驅動方案。

HTD9810有兩路H橋驅動器, 可以驅動兩個直流有刷電機, 或者一個雙極步進電機, 或者螺線管及其它感性負載。每一個H橋的功率輸出級由P+N功率MOSFET組成, 叫作H橋驅動器。

每個橋包含整流電路和限流電路。內部關斷功能包含過流保護, 短路保護, 欠壓鎖定保護和過溫保護, 并提供一個故障檢測輸出管腳。

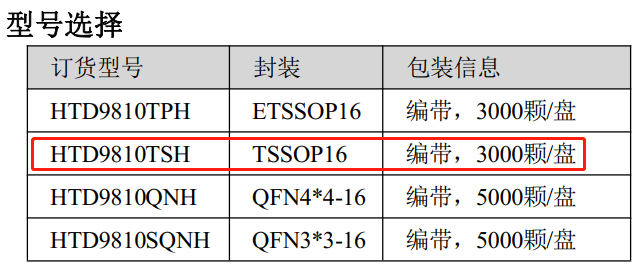

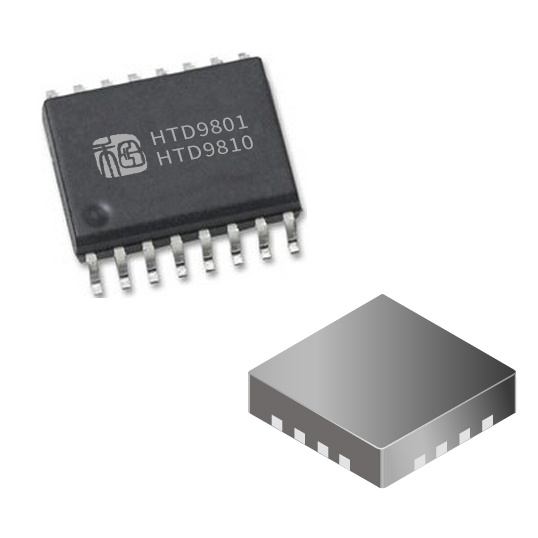

HTD9810提供四種封裝, 一種是不帶裸露焊盤的TSSOP16封裝, 還有一種帶有裸露焊盤的ETSSOP16封裝, 另兩種是帶裸焊盤的QFN16封裝, 尺寸為4*4和3*3, 能有效改善散熱性能, 均是無鉛產品, 符合環保標準。

特點

雙通道H橋電機驅動器

驅動兩個直流有刷電機或者一個步進電機

低RDS(ON)電阻, 1.0Ω (HS+LS)

1.0A驅動輸出

寬電壓供電, 2.7V-13V

PWM控制接口

過溫關斷電路

短路保護

欠壓鎖定保護

圖片[2]-HTD9810丨雙通道H橋電機驅動芯片【嘉興禾潤電子】
圖片[3]-HTD9810丨雙通道H橋電機驅動芯片【嘉興禾潤電子】
