AT4950 直流電機驅動芯片(單通道刷式)替代A4950

圖片[1]-AT4950 直流電機驅動芯片(單通道刷式)替代A4950

產品描述
AT4950是一款刷式直流電機驅動器,適用于打印機、電器、工業設備以及其它小型機器。兩個邏輯輸入控制H橋驅動器,該驅動器由四個N-MOS組成,能夠以高達3.6A的峰值電流雙向控制電機。利用電流衰減模式,可通過對輸入進行脈寬調制(PWM)來控制電機轉速。如果將兩個輸入均置為低電平,則電機驅動器將進入低功耗休眠模式。
AT4950集成電流限制功能,該功能基于模擬輸入VREF以及ISEN引腳的電壓。該器件能夠?qū)㈦娏飨拗圃谀骋灰阎?,這可顯著降低系統功耗要求,并且無需大容量電容來維持穩定電壓,尤其是在電機啟動和停轉時。
內部關斷功能包含欠壓鎖定保護和過溫保護。

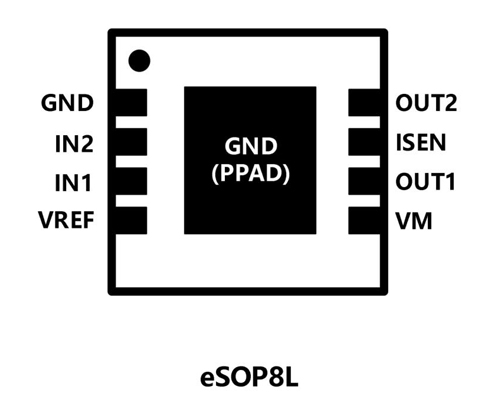

AT4950提供一種帶有裸露焊盤的SOP8封裝,能有效改善散熱性能,且是無鉛產品,引腳框采用100%無錫電鍍。
產品特點
單通道H橋電流控制電機驅動器
寬電壓供電,6.5V-32V
低RDS(ON)電阻
3.6A峰值驅動輸出,2A持續輸出能力
寬電壓供電,2.7V-15V
PWM電流整流/限流
支持低功耗休眠模式
過溫關斷電路
欠壓鎖定保護
封裝形式
SOP8

應用領域
打印機及辦公自動化設備
電器
機器人
工業設備
