ATR2660S高增益GNSS低噪聲放大器芯片 支持雙頻L1+L5

ATR2660S 是一款應用于 GNSS 接收機的低噪聲放大器。

圖片[1]-ATR2660S高增益GNSS低噪聲放大器芯片 支持雙頻L1+L5

采用GaAs pHEMT 工藝設計和制作,適合在有高干擾的環境中使用,可以使得無線通信系統獲得優秀的靈敏度。芯片集成了有源偏置電路和 ESD 保護電路,核心電路部分使用兩級放大器結構進一步提高功率增益。

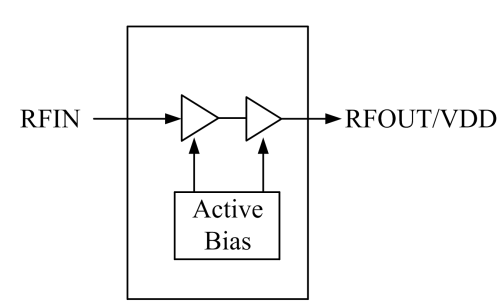

功能模塊示意圖:

圖片[2]-ATR2660S高增益GNSS低噪聲放大器芯片 支持雙頻L1+L5

主要特征

高增益:

30dB @1575.42MHz

31dB @1176.45MHz

低噪聲系數:

1.1dB @1575.42MHz

1.0dB @1176.45MHz

輸出 1dB 壓縮點:

+6dBm@3.3V

+11dBm@5V

芯片單電源供電

寬的工作電壓: 3.3V-5V

內部集成溫度和工藝穩定的有源偏置

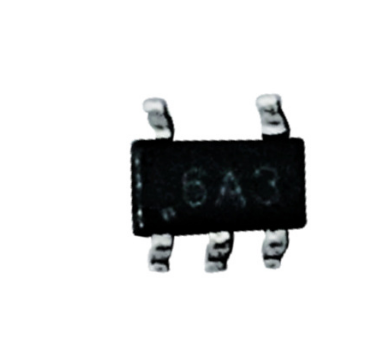

采用 SOT23-5 封裝,成本低

芯片應用:GNSS 導航接收機、手持設備、汽車導航、移動手機等。

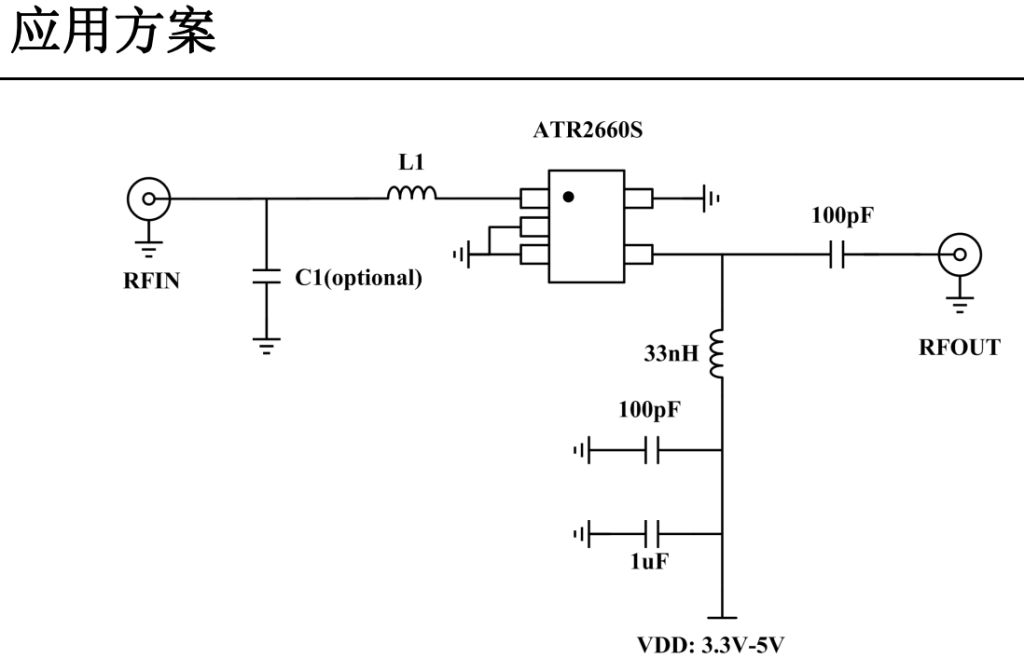

圖片[3]-ATR2660S高增益GNSS低噪聲放大器芯片 支持雙頻L1+L5
