HT8699 立體聲音頻功率放大器(內置BOOST升壓)

概述
HT8699是一款內置BOOST升壓模塊的立體聲音頻功率放大器。在D類模式下,內置的BOOST升壓模塊可通過外置電阻調節升壓值,即使是鋰電池供電,在升壓至7V時,10% THD+N,4Ω負載條件下,能連續輸出2×5.5W 的功率。
HT8699具有AB類和D類的自由切換功能,在受到D類功放EMI干擾困擾時,可隨時切換至AB類音頻功放模式。
HT8699內部集成免濾波器數字調制技術,能夠直接驅動揚聲器,并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡,極少的外部元器件節
省了系統空間和成本,是便攜式應用的理想選擇。
此外,HT8699內置的關斷功能使待機電流最小化,還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。

特點
?防削頂失真功能(Anti-Clipping Function, ACF)
?免濾波器數字調制,直接驅動揚聲器
?輸出功率
2×5.5W(VBAT = 4V, PVDD = 7V, RL=4Ω,
THD+N=10%)
?電源
-升壓輸入VBAT:2.5V至5.5V
-升壓輸出PVDD:VBAT至7.0V
?BOOST輸出電壓可調
?AB/D類切換
?過流/過熱/欠壓異常保護功能
?無鉛封裝,SOP16L-PP

?

?

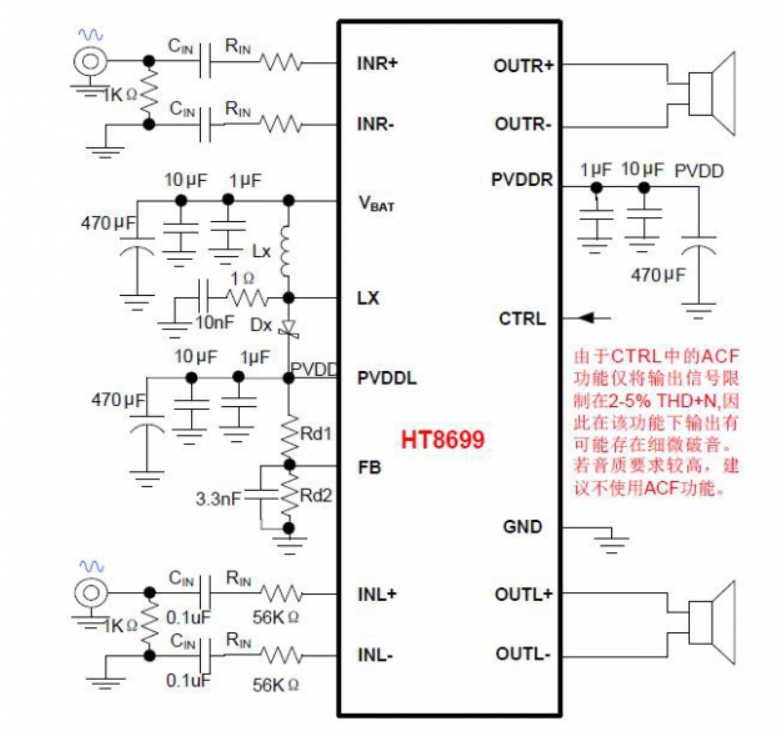

圖片[1]-HT8699 內置BOOST升壓的2×5.5W立體聲音頻功率放大器
