HT878/HT878T 內置自適應升壓8W雙聲道音頻功放IC

HT878/HT878T-可任意限幅、單節鋰電池內置自適應升壓8W雙聲道音頻功放IC

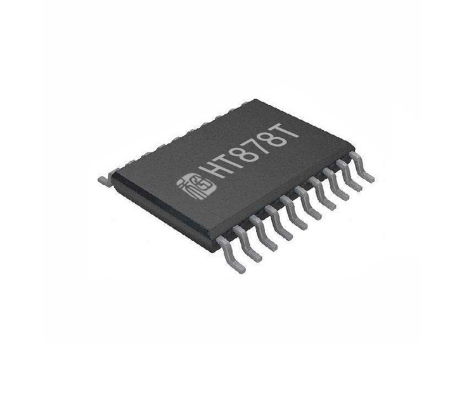

圖片[1]-HT878/HT878T 內置自適應升壓8W雙聲道音頻功放IC

概述
HT878是一款內置自適應升壓的立體聲D類音頻功率放大器,由鋰電池供電升壓至VPOUT=8V時,THD+N=1%、1kHz信號條件下,能連續輸出2×6W功率(4Ω負載);HT878T升壓至VPOUT=8.5V時,THD+N=1%、1kHz信號條件下,能連續輸出2×7W功率(4Ω負載);另外,其還支持AB類模式。
HT878內置H類升壓,可提供7.5V, 8V,8.5V三種最大輸出電壓選擇;HT878T內置G類升壓,可任意設置最大升壓值,以滿足不同的輸出功率需求。該升壓在小音樂信號時不升壓,僅當功率較大時工作,而HT878更是能提供一個適應輸出功率的電壓給D類功放。其可大幅提高系統效率,延長電池續航時間。
HT878具有可任意配置的限幅(Limiter)功能。限幅功能開啟后,即使輸入信號很大,音樂輸出也能被限制在指定的功率和THD+N之內,滿足不同音質體驗和保護喇叭的需求。
HT878還具有自動限溫控制(TFB)功能,在高功率輸出、高環境溫度、AB類模式低效率等情況下導致芯片片內溫度較高時,芯片能自動降低系統增益,避免芯片進入過溫關斷保護模式,在保證音樂品質的前提下顯著提升音樂峰值功率。
此外,HT878內部集成免濾波器調制技術,能夠直接驅動揚聲器,內置的關斷功能使待機電流最小化,還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。

特點
?可任意配置的限幅功能
-自由配置音頻限制幅度,使輸出音頻信號限制在固定失真水平內
?內置自動限溫控制功能
-適應不同散熱條件,避免出現過溫關斷現象
?高效自適應升壓功能
-自適應功放功率的H類升壓軌(HT878),和自適應G類升壓(HT878), 延長播放時間
-可調節最大限流值,有效防止電池拉死
-最大升壓值可調(HT878為3檔固定值;HT878T則外部任意設定)
?支持AB類與D類切換
?THD+N: 0.04%(RL=4Ω, fIN=1kHz, Po=2×1.0W)
?低靜態電流:7mA, 3.7V
?輸出功率(VBAT=4.2V, fIN=1kHz, THD+N= 1%,
RL=4Ω)
2×5.5W (HT878, BST=L, 連續功率)
2×6W (HT878, BST=NC, 連續功率)
2×6.5W (HT878, BST=H, 瞬態功率)
2×7W (HT878T, VPOUT=8.5V, 連續輸出)
2×8.5W (HT878T, VPOUT=8.5V, THD+N =
10%,瞬態輸出)
?VBAT供電范圍:2.8V至5.5V
?三種增益選擇:21dB, 25.5dB, 30dB
?免濾波器數字調制,直接驅動揚聲器
?保護功能:過流/過熱/欠壓異常保護功能
?無鉛無鹵封裝,TSSOP24L-PP

APPLICATIONS
?智能音響 ?無線音響 ?便攜式音箱 ?2.1聲道小音箱 ?拉桿音箱 ?便攜式游戲機
