HT876 D類/AB類切換10W立體聲功放IC

概述
HT876是一款立體聲D類和AB類音頻功率放大器。在D類模式,VDD = 9.0V、THD+N=10%、4Ω負載、1kHz信號條件下,能連續輸出2×10.9W功率。
HT876具有可任意配置的限幅(Limiter)功能。限幅功能開啟后,即使輸入信號很大,音樂輸出也能被限制在指定的功率和THD+N之內,滿足不同音質體驗和保護喇叭的需求。
HT876還具有自動限溫控制(TFB)功能,在高功率輸出、高環境溫度、AB類模式低效率等情況下導致芯片片內溫度較高時,芯片能自動降低系統增益,避免芯片進入過溫關斷保護模式,在保證音樂品質的前提下顯著提升音樂峰值功率。
此外,HT876內部集成免濾波器調制技術,能夠直接驅動揚聲器,內置的關斷功能使待機電流最小化,還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。

特點
?可任意配置的限幅功能自由選擇音頻限制幅度,使輸出音頻信號限制在固定失真水平內
?內置自動限溫控制功能
?支持并聯單聲道(PBTL)
?支持AB類與D類切換
?THD+N: 0.02%(VDD = 8.4V, RL = 4Ω, fIN = 1kHz,
Po = 2×1.0W, BTL)
?輸出功率(fIN = 1kHz, THD+N = 10%)
2×10.9W (VDD=9.0V, RL=4Ω, BTL)
18W (VDD=8.4V, RL=2Ω, PBTL)
?VDD供電范圍:2.5V至9.8V
?多種增益選擇:21dB, 25.5dB, 30dB
?免濾波器數字調制,直接驅動揚聲器
?保護功能:過流/過熱/欠壓異常保護功能
?無鉛無鹵封裝,TSSOP20L-PP

應用
?藍牙音箱/智能音響 ?便攜式音箱 ?2.1聲道小音箱 ?擴音器
?iphone/ipod/ipod docking ?拉桿音箱 ?平板電腦,筆記本電腦 ?便攜式游戲機
?小尺寸LCD電視/監視器 ?MP4, 導航儀

?

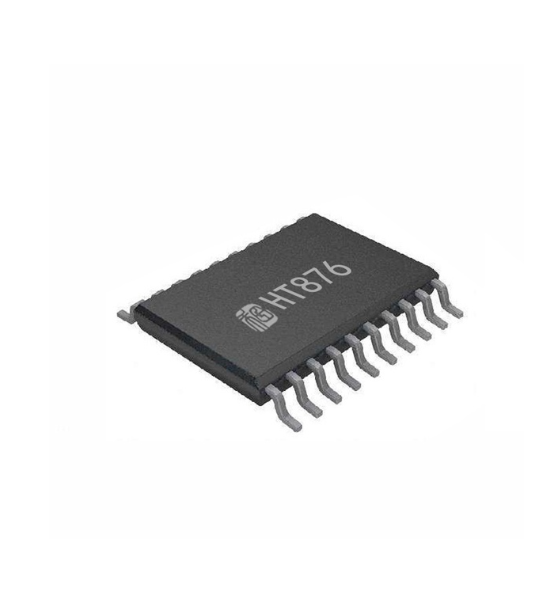

圖片[1]-HT876 D類/AB類切換10W立體聲功放IC
