HT8691R 內置升壓?jiǎn)温暤酪纛l功放IC(防破音功能 D/AB類切換)

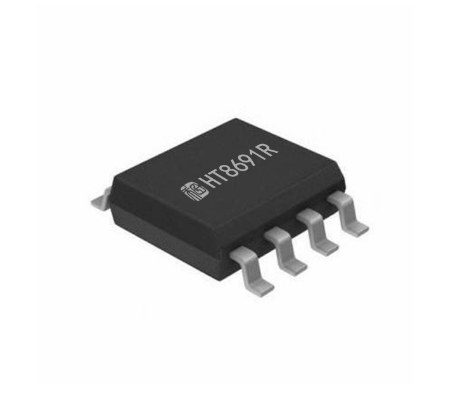

圖片[1]-HT8691R 內置升壓?jiǎn)温暤酪纛l功放IC(防破音功能 D/AB類切換)

概述
HT8691R是一款內置BOOST升壓模塊的D類音頻功率放大器。內置的BOOST升壓模塊可通過外置電阻調節升壓值,即使是鋰電池供電,在升壓至7.5V,2Ω負載條件下則能連續輸出11W功率。其支持外部設置調節BOOST輸出電壓。
HT8691R的最大特點是防削頂失真(ACF)輸出控制功能,可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真(破音),也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂,顯著提高音質,創造非常舒適的聽音享受,并保護揚聲器免受過載損壞。同時芯片具有ACF-Off 模式。
HT8691R具有AB類和D類的自由切換功能,在受到D類功放EMI干擾困擾時,可隨時切換至AB類音頻功放模式。
HT8691R內部集成免濾波器數字調制技術,能夠直接驅動揚聲器,并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡,極少的外部元器件節省了系統空間和成本,是便攜式應用的理想選擇。
此外,HT8691R內置的關斷功能使待機電流最小化,還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。

特點
防削頂失真功能(防破音, Anti-Clipping Function,ACF)
免濾波器數字調制,直接驅動揚聲器
?輸出功率
9.0W (VBAT=3.7V, PVDD = 7.5V, RL=3Ω,
THD+N=10%)
11.0W (VBAT=3.7V, PVDD = 7.5V, RL=2Ω,
THD+N=10%
5.5W (VBAT=3.7V, PVDD = 6.5V, RL=4Ω,
THD+N=10%)
?電源
-升壓輸入VBAT:2.5V至5.5V
-升壓輸出PVDD:VBAT至7.5V
BOOST輸出電壓可調
AB/D類可切換
保護功能:過流/過熱/欠壓異常保護功能
無鉛封裝, SOP8L-PP

應用
?藍牙音箱 ?便攜式音箱
?2.1聲道小音箱 ?擴音器
?iphone/ipod/ipod docking ?MP4, 導航儀
?平板電腦,筆記本電腦 ?智能手機
?小尺寸LCD電視/監視器 ?便攜式游戲機
