HT8691 內置升壓 7W單聲道音頻功放IC 封裝ESOP-8

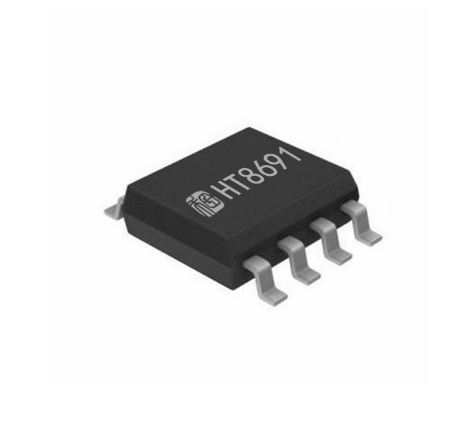

圖片[1]-HT8691 內置升壓 7W單聲道音頻功放IC 封裝ESOP-8

產品概述

HT8691是一款僅SOP8L-PP封裝的單聲道內置升壓音頻功率放大器。其真正做到了“小體積,大能量”,由鋰電池供電升壓至7.0V時, 3Ω負載條件下,能連續輸出7W功率(10% THD+N);由鋰電池供電升壓至6.5V時, 4Ω負載條件下,能連續輸出5.5W功率(10% THD+N)。

HT8691內置升壓電路,其升壓電壓值可通過外圍電阻自由調節,使客戶能夠定制自己的升壓值,以在限制的鋰電池容量和輸出電流能力下發揮最大功率。

HT8691內置了防破音功能,可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真(破音),也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂,顯著提高音質,創造非常舒適的聽音享受,并保護揚聲器免受過載損壞。

?

Fig.1 ACF (Anti-Clipping Function)

HT8691具有AB類和D類的只有切換功能,在AB類模式下,升壓關閉,可最大限度的杜絕音頻功放對FM的干擾。

HT8691內部集成免濾波器數字調制技術,能夠直接驅動揚聲器,并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡,極少的外部元器件節省了系統空間和成本,是便攜式應用的理想選擇。

HT8691內置的關斷功能使待機電流最小化,還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。

HT8691優勢和特點

ESOP8L-PP封裝,內置升壓,小型、易貼片封裝發揮最大功率;

升壓電壓值可自由調節;

防破音功能;

AB/D切換,最大限度杜絕對FM干擾;

工作電壓范圍:

2.5V – 5.5V

功率:

7.0W (VBAT=4.2V, VPOUT = 7.0V, RL=3?, THD+N=10%);

5.5W (VBAT=4.2V, VPOUT = 6.5V, RL=4?, THD+N=10%);

應用

藍牙/Wi-Fi音響。
便攜式音響。
