HT97230 高保真G類耳放IC(帶3D環繞音效)

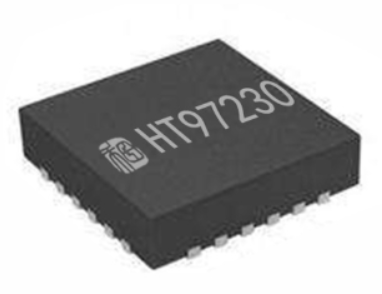

圖片[1]-HT97230 高保真G類耳放IC(帶3D環繞音效)

概述
HT97230為差分輸入、可直接輸出的線路驅動器/耳機放大器。5V供電時,器件為1kΩ負載提供3VRMS輸出驅動;3.3V供電時,為600Ω負載提供2VRMS輸出驅動。5V供電時,器件為32Ω耳機負載提供125mW驅動。IC具有6dB內部固定增益,也可利用外部電阻設置增益(目前僅提供外部電阻設置增益版本,其他版本需預定)。IC在整個音頻頻帶內提供優異的THD+N。
HT97230有兩個不同開啟時間(tON)版本,版本A、C和E的導通時間tON為5.5ms,用于耳機驅動;B和D則具有130ms的tON,用于機頂盒設計(目前僅提供A版本,其他版本需預定)。內部電荷泵對輸入電源反相,產生負電源。放大器的輸出級由輸入正電源和電荷泵輸出負電源供電,雙極性供電使得輸出偏置在零電位,省去了大尺寸、容易引入失真的輸出耦合電容。ICSD開關時沒有咔嗒/噼噗聲。
HT97230具有3D環繞模式,能夠在立體聲耳機上創造3D環繞聲的感覺。HT97230還有具有低音增強模式,可依據耳機頻響特性,對某個頻段的低音進行不同程度的提升增強,達到低音增強的效果。HT97230提供無鉛無鹵QFN24L-PP封裝,提供QFN20L-PP封裝的定制需求。

特點
?3D 環繞可調
?低音增強可調
?耳機輸出無需隔直電容,節省空間和成本,并保證
完整低音
?卓越的低頻保真度
?業界首次消除開關SD 的click-pop 聲
?非凡的失真水平,THD+N 最低至0.001%
?出眾的噪聲信噪比,VN: 7uV, SNR:112dB
?支持全差分輸入和單端輸入
?輸出能力:125mW (fIN = 1kHz, VDD=5V,
RL=32Ω, THD+N=1%);
3Vrms (fIN = 1kHz, VDD=5V, RL=1kΩ,
THD+N<0.1%);
2Vrms (fIN = 1kHz, VDD=5V, RL=600Ω,
THD+N<0.1%);
?極度精簡外圍,QFN24L-PP 4mm*4mm 封裝
應用
?藍牙耳機 ?智能手機
?音響,DVD ?平板/筆記本電腦
?機頂盒 ?便攜式游戲機

?
