HT328 單聲道D類功放IC (30W/60W立體聲)

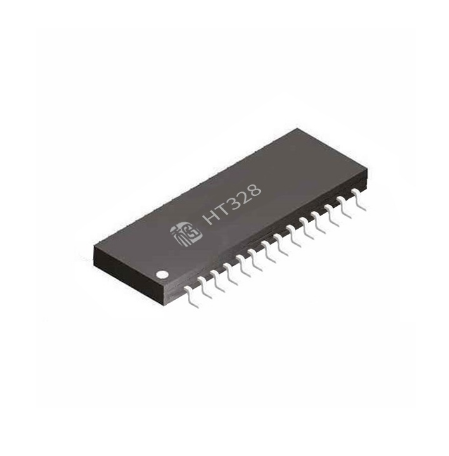

圖片[1]-HT328 單聲道D類功放IC (30W/60W立體聲)

概述

HT328是一款高效D類音頻功率放大器。在24V 供電的立體聲(BTL)模式、THD+N=1%條件下,能 夠持續提供2*30W/8Ω功率輸出;在單聲道(PBTL)、 模式、THD+N=1%條件下,能夠持續提供60W/4Ω功 率輸出。

HT328具有先進的擴頻功能來抑制EMI,使用價 格低廉且小體積鐵氧體磁珠可滿足EMC要求。

此外,HT328內置關斷功能使待機電流最小化, 還集成了過壓保護、直流保護、短路保護、熱保護和 電源欠壓異常保護等功能,可全面防止出現故障。

特點

?輸出功率(BTL模式)

2×20W (VDD=14.5V, RL=4?, THD+N=1%)

2×30W (VDD=24V, RL=8?, THD+N=1%)

2×40W (VDD=24V, RL=8?, THD+N=10%)

?輸出功率(PBTL模式)

50W (VDD=22V, RL=4?, THD+N=1%)

60W (VDD=24V, RL=4?, THD+N=1%)

80W (VDD=24V, RL=4?, THD+N=10%)

?單電源系統,4.5V-24V寬電壓輸入范圍

?超過90%效率,無需散熱器

?可選輸出模式:BD和Hybrid

?擴頻功能,免電感濾波

?模擬差分/單端輸入,輸出模式立體聲/單聲道可選

?可選增益:32dB/17.6dB

?保護功能:過壓/過流/過熱/欠壓異常,直流檢測 和短路保護

?無鉛無鹵封裝,TSSOP28-PP

應用

?條形音箱?? ?無線智能音箱 ?便攜式音箱

?消費類音頻應用 ?拉桿音箱

?LCD電視/監視器
