Ci521 | AB卡普通刷卡芯片

Ci521是一個高度集成的,工作在13.56MHz的非接觸式讀寫器芯片,閱讀器支持ISO/IEC 14443 A/B/MIFARE。

無需外圍其它電路,Ci521的內部發送器可驅動讀寫器天線與ISO/IEC 14443 A/B/MIFARE卡和應答機通信。接收器模塊 提供一個強大而可靠的電路,用以解調譯碼ISO/IEC 14443 A/B/MIFARE兼容卡及應答機信號。數字模塊處理完整的 ISO/IEC 14443 A/B幀和錯誤檢測功能(奇偶和CRC)。

Ci521 支持MIFARE產品。Ci521支持非接觸式通信,與MIFARE系列雙向通信速率高達848kBd。

Ci521 提供SPI(串行外設接口)主機接口。

圖片[1]-Ci521 | AB卡普通刷卡芯片

Ci521 主要特性

? 工作在13.56MHz頻段
? 高度集成的模擬電路,解調和譯碼響應
? 帶緩沖的輸出驅動器,使用少量的外圍元件與天線連接
? 支持ISO/IEC 14443 A/B/MIFARE
? 典型操作距離為50mm,取決于天線的尺寸和圈數
? 讀寫器模式下支持MIFARE系列卡
? 支持ISO/IEC 14443 A/B/MIFARE 更高速率通信,最高達848kBd
? 支持SPI接口,通信速率高達10Mbit/s
? 64字節發送和接收FIFO緩沖區
? 靈活的中斷模式
? 低功耗硬復位功能
? 支持軟件掉電模式
? 集成可編程定時器
? 內部振蕩器,連接27.12MHz石英晶體
? 2.3V至3.6V供電電壓
? CRC協處理器
? 0.9uA 硬掉電電流(3.3V)
? 1.5uA 軟掉電電流(3.3V)

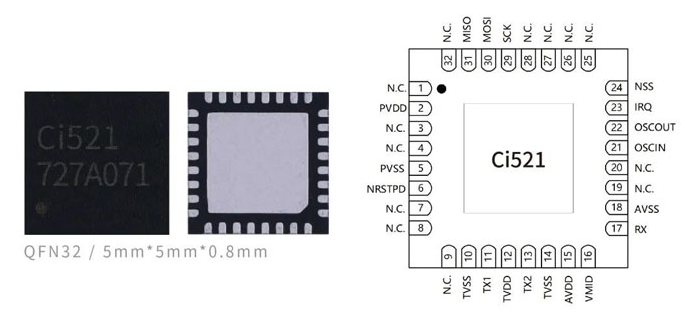

圖片[2]-Ci521 | AB卡普通刷卡芯片
