HT8696

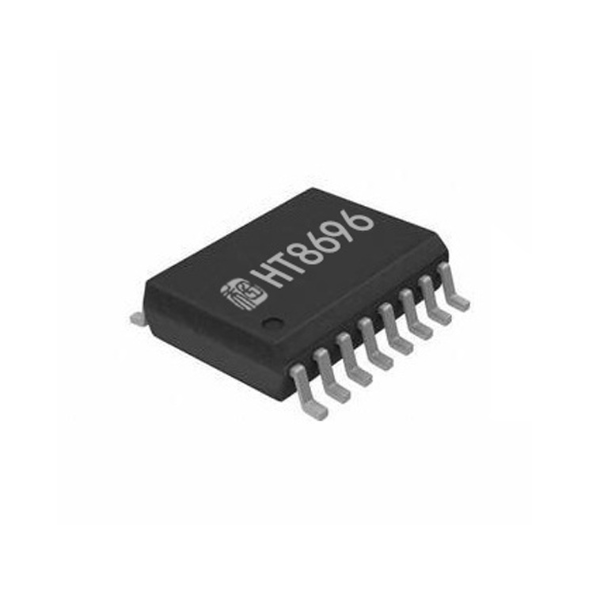

圖片[1]-HT8696
HT8696

9.5W防削頂雙聲道D類音頻功率放大器

HT8696是一款防削頂失真的,雙聲道免濾波D類音頻功率放大器。在VDD=8.5V、THD+N=10%、4Ω負載條件下,能連續輸出2×9.5W功率。

HT8696具有防削頂失真(ACF)輸出控制功能,可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真(破音),顯著提高音質,創造舒適聽音享受,并保護揚聲器免受過載損壞。同時芯片也具有ACF-Off 模式可配置。

HT8696內部集成免濾波器數字調制技術,能夠直接驅動揚聲器,并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡,極少的外部元器件節省了系統空間和成本,是便攜式應用的理想選擇。

此外,HT8696內置的關斷功能使待機電流最小化,還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。

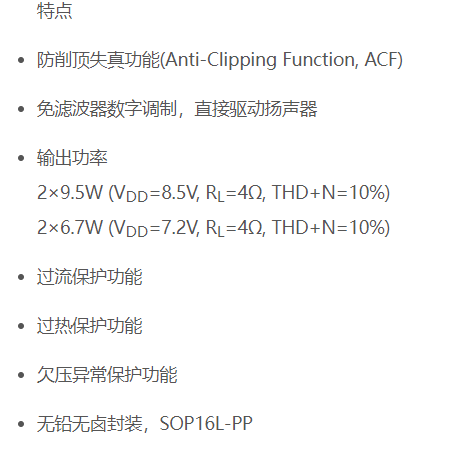

圖片[2]-HT8696

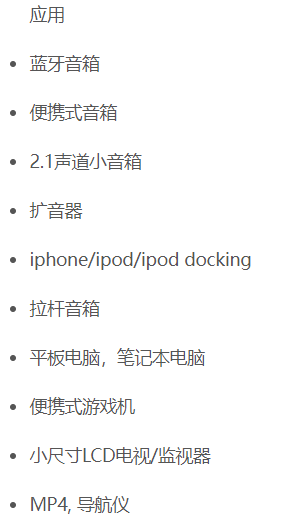

圖片[3]-HT8696

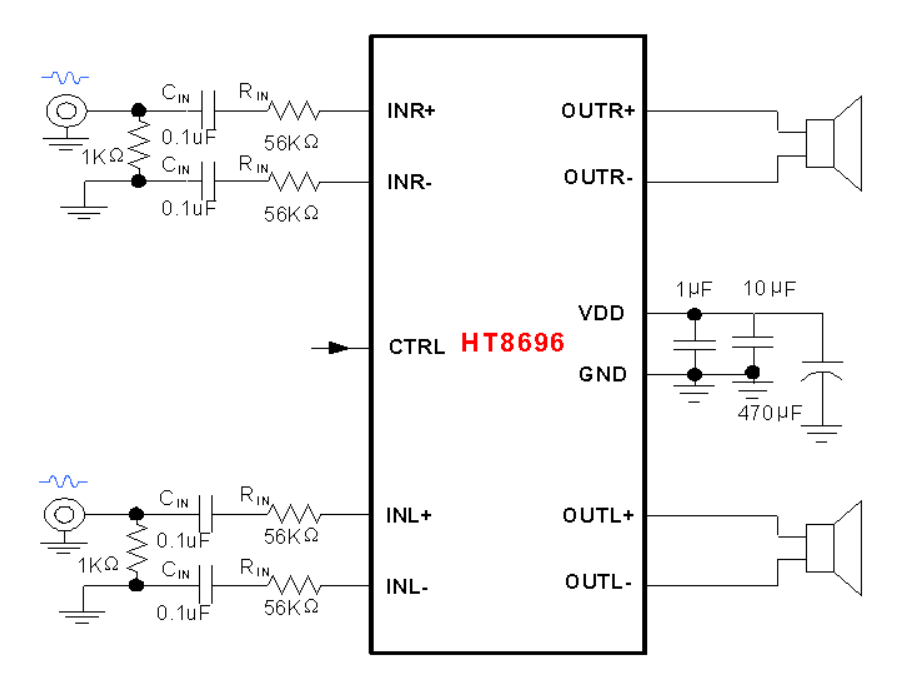

典型應用圖

圖片[4]-HT8696
