新品:HT771219丨同步降壓變換器芯片

HT771219是一款 2A 降壓轉換器,具有最少的外部元件和低關斷電流。該器件具有快速瞬態響應的特點,輸出電容器采用低 ESR (聚合物)或超低 ESR(陶瓷),無需外部補償。
該器件在輕載時以脈沖跳躍模式工作,達到高效。

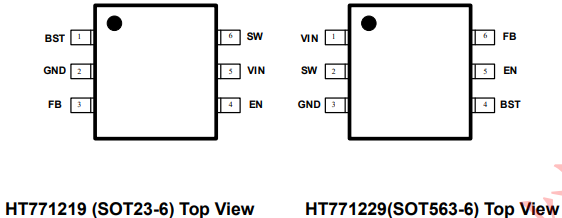

HT771219 采用 SOT563 和 SOT23-6 封裝。

圖片[1]-新品:HT771219丨同步降壓變換器芯片

特點

?2A降壓,內置100mΩ和60mΩ功率管

?于快速瞬態響應,外部元器件少

?輸入電壓范圍:4.5V~18V

?輸出電壓范圍:0.6V~9V

?脈沖跳躍模式使得輕載下高效率

?850kHz開關頻率

?關斷電流<=2uA (典型值)

?軟起動,輸出預先有電壓時有啟動延遲

?逐周期過流檢測限制

?打嗝模式過流關斷

?欠壓保護、過熱關斷保護,不鎖定可自動恢復

?具有使能pin

?無鉛封裝,SOT563-6, SOT23-6

應用

?12V電源軌 ?電視?嵌入式系統 ?家庭網絡終端?電表 ?機頂盒?監控 ?數字信號調制解調器

圖片[2]-新品:HT771219丨同步降壓變換器芯片

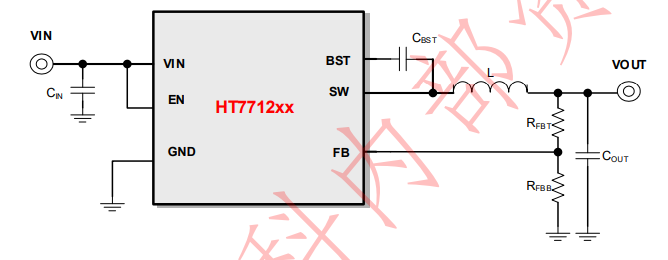

典型應用圖
