AXS4004丨低噪聲電荷泵型DCDC轉換器芯片

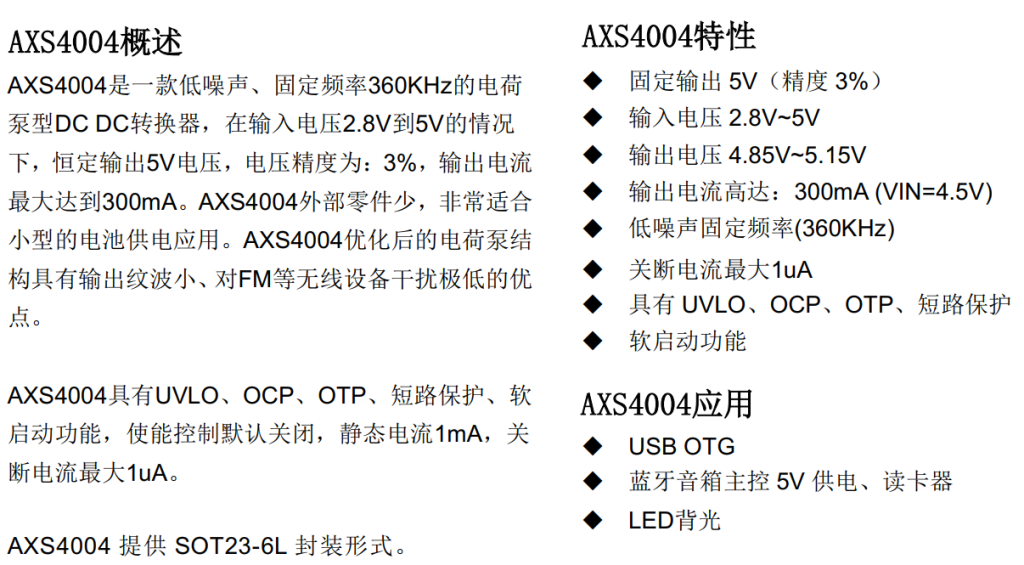

圖片[1]-AXS4004丨低噪聲電荷泵型DCDC轉換器芯片
圖片[2]-AXS4004丨低噪聲電荷泵型DCDC轉換器芯片

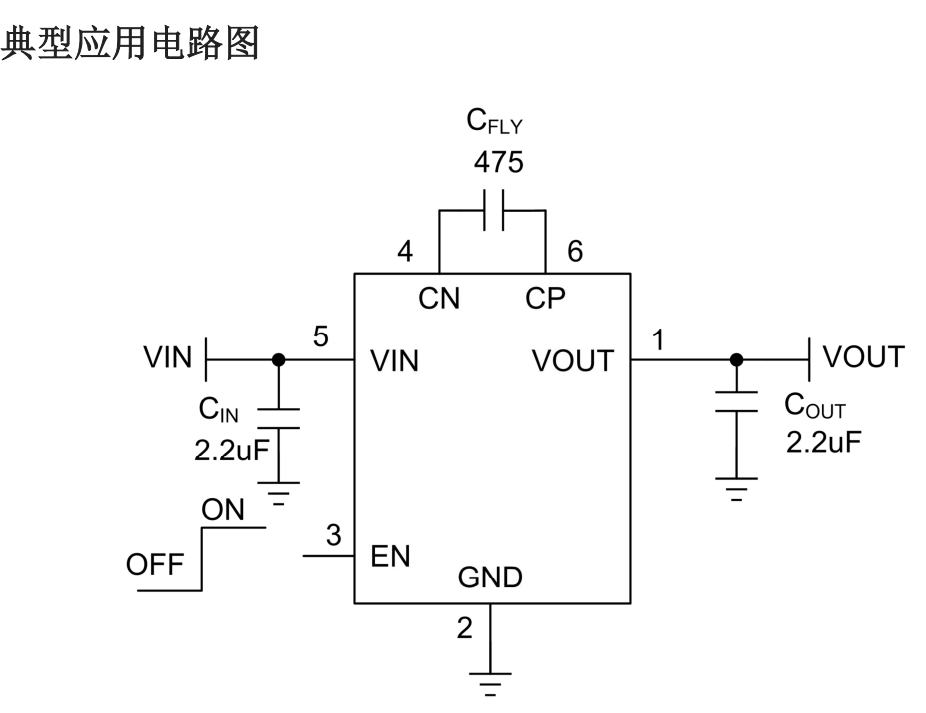

圖片[3]-AXS4004丨低噪聲電荷泵型DCDC轉換器芯片

AXS4004 使用開關電容充電電荷泵將輸入 VIN 升壓至恒定輸出電壓,輸出恒定電壓的產生是根據內部電阻分壓器及電荷泵電流調節來獲得,2 個非重疊的時鐘開關信號去激活電荷泵開關,第 1 個時鐘信號控制將電容從 VIN 處充電,第 2 個時鐘信號控制電容的放電路徑,使電容上的電荷與 VIN 電荷相疊加,通過交替控制實現充放電從而得到所需要的恒定輸出電壓,控制開關頻率保持在 360KHz 運行。

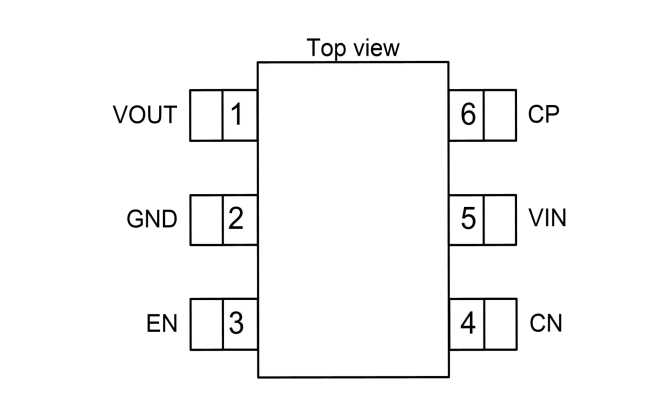

圖片[4]-AXS4004丨低噪聲電荷泵型DCDC轉換器芯片
