HT97180 125mW立體聲G類耳機放大IC

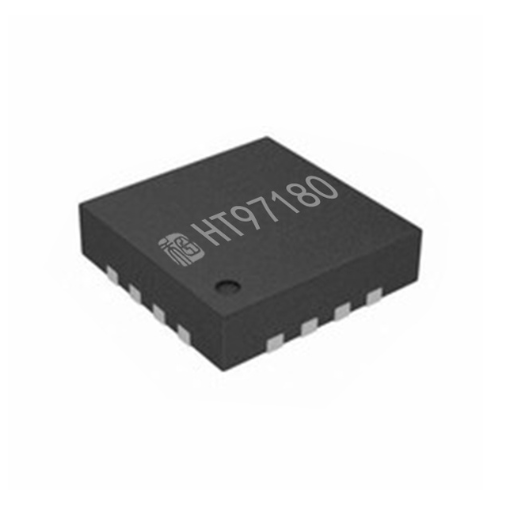

圖片[1]-HT97180 125mW立體聲G類耳機放大IC

概述
HT97180(L)是一款差分輸入/單端輸入、可直接輸出驅動的耳機放大器/線路驅動器。4.2V供電時,器件可為32ohm耳機提供125mW的功率而不失真。器件可通過外部電阻調節增益(固定增益6dB版本需要提前定制)。器件在音頻范圍內具有卓越的THD+N表現。
器件具有較寬的電源工作范圍,最低支持1.6V電源電壓供電。
器件的啟動時間為4.2ms,另130ms的版本需要提前定制。
器件內部集成電荷泵產生負電壓,器件輸出級由輸入正電壓和該負電壓驅動,使得輸出偏置在零電位,省去了大尺寸、容易引入失真的輸出耦合電容。
器件使能開關時,沒有咔嗒/噼噗聲。
器件封裝為3mm x 3mm, 16-pin QFN-PP,能在 -40°C 至+85°C 溫度范圍內工作。

特點
?輸出無需隔直流電容
?卓越的低音效果
?無咔嗒/噼噗聲
?低THD+N: 最低0.002%
?低噪聲, VN:8μV
?支持單端輸入和全差分輸入
?1.65V至4.8V較寬的電源工作范圍
?輸出功率: 125mW (fIN = 1kHz, VDD=4.2V,
RL=32Ω, THD+N=0.1%)
?無鉛封裝, QFN16L-PP 3mm*3mm

應用
?耳機 ?多媒體音頻接口
?機頂盒 ?藍光/DVD播放器

?LCD電視 ?音頻消費電子產品
