HT863(10W單聲道高保真D類音頻功放IC)任意限幅功能

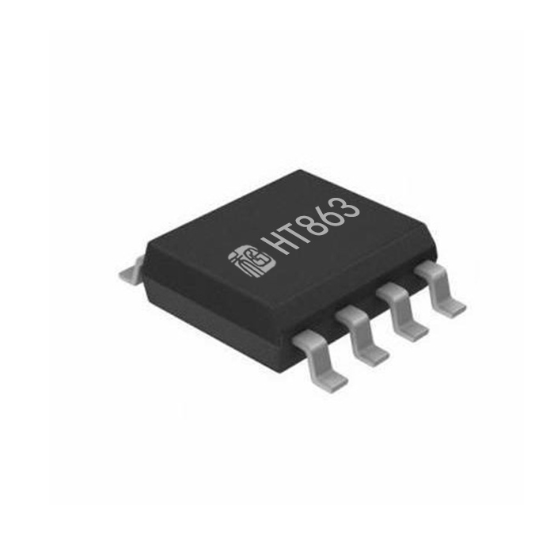

圖片[1]-HT863(10W單聲道高保真D類音頻功放IC)任意限幅功能

概述
HT863是一款單聲道D類音頻功率放大器,在VDD= 9.0V、THD+N=10%、4Ω負載、1kHz信號條件下,能連續輸出10W功率。
HT863具有可任意配置的限幅(Limiter)功能。限幅功能開啟后,即使輸入信號很大,音樂輸出也能被限制在指定的功率和THD+N之內,滿足不同音質體驗和保護喇叭的需求。
HT863還具有自動限溫控制(TFB)功能,在高功率輸出、高環境溫度等情況下導致芯片片內溫度較高時,芯片能自動降低系統增益,避免芯片進入過溫關斷保護模式,在保證音樂品質的前提下顯著提升音樂峰值功率。
此外,HT863內部集成免濾波器調制技術,能夠直接驅動揚聲器,內置的關斷功能使待機電流最小化,還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。

特點
?可任意配置的限幅功能
自由選擇音頻限制幅度,使輸出音頻信號限制在固定失真水平內
?內置自動限溫控制功能
?THD+N: 0.03%(VDD= 9.0V, RL = 4?+22uH, fIN = 1kHz, Po = 2.0W)
?輸出功率(fIN = 1kHz, THD+N = 10%)
10W (VDD=9.0V, RL=4?+22uH)
5.5W (VDD=9.0V, RL=8?+33uH)
?VDD供電范圍:2.5V至10V
?增益:25dB
?免濾波器數字調制,直接驅動揚聲器
?保護功能:過流/過熱/欠壓異常保護功能
?無鉛無鹵封裝,SOP8L-PP

應用
?藍牙音箱                   ?便攜式音箱
?2.1聲道小音箱              ?擴音器
?iphone/ipod/ipod docking  ?拉桿音箱
?平板電腦,筆記本電腦       ?便攜式游戲機
?小尺寸LCD電視/監視器      ?MP4, 導航儀
