![圖片[1]-CSM9241 單端K總線收發器](http://qnhgt.cn/wp-content/uploads/2024/03/image.png)
CSM9241 是一款應用于汽車診斷系統中的單片總線收發器，為汽車診斷系統提供雙向串行通信。該收發器既能工作在發射模式，也能工作在接收模式，并且它具有過溫、短路檢測功能。

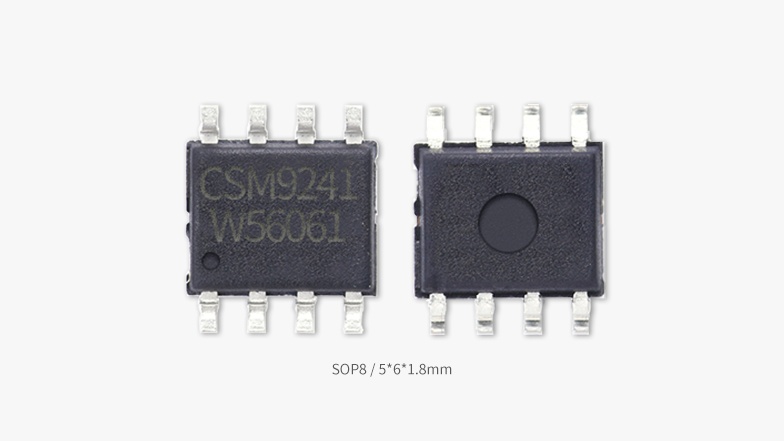

CSM9241 芯片采用了SOP8封裝，能可靠的工作在車載溫度范圍-40度~125度。此外輸出端 RX 可以驅動 CMOS 或者 1×LSTTL 負載。

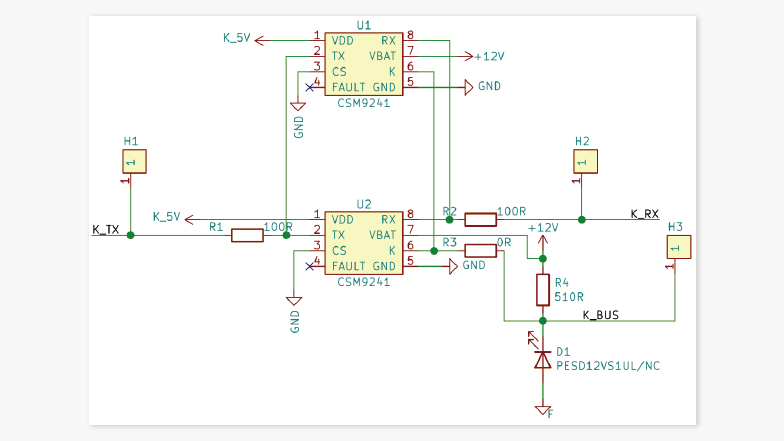

![圖片[2]-CSM9241 單端K總線收發器](http://qnhgt.cn/wp-content/uploads/2024/03/image-1.png)
| 電壓工作范圍： 6V≤VBAT≤36V | 能兼容 ISO9141 |
| 具有超低休眠電流 IBAT（SB）=0.18μA @VDD=0.5V | 具有過溫預警功能 具有 K 總線短路預警功能 |
| 關斷狀態下，具有很小的靜態電流 IBAT=110μA @ IDD≦3μA | 典型傳輸速度為200kbaud |
