ATR2092超低噪聲放大器芯片產品說明書 高精度LNA

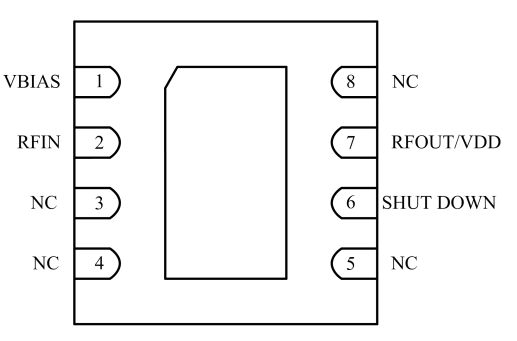

圖片[1]-ATR2092超低噪聲放大器芯片產品說明書 高精度LNA

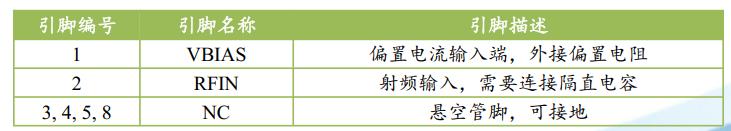

圖片[2]-ATR2092超低噪聲放大器芯片產品說明書 高精度LNA

芯片主要特征:

超寬工作帶寬: 0.6GHz-5GHz

工作頻段內超低噪聲系數:0.5dB @2600MHz

高增益, 高穩定性

增益大于 20dB 的頻率范圍:1GHz-4GHz

增益平坦度小于 2dB 的頻率范圍:1.5GHz-3.8GHz

高 OIP3: 工作頻段內 OIP3=+35dBm@2600MHz

芯片工作電流從 30mA 到 100mA 可調, 典型工作電流 75mA

芯片采用單電源供電, 集成使能控制電路

寬的工作電壓: 3V-5V

內部集成溫度和工藝穩定的有源偏置

采用 DFN2× 2mm 封裝

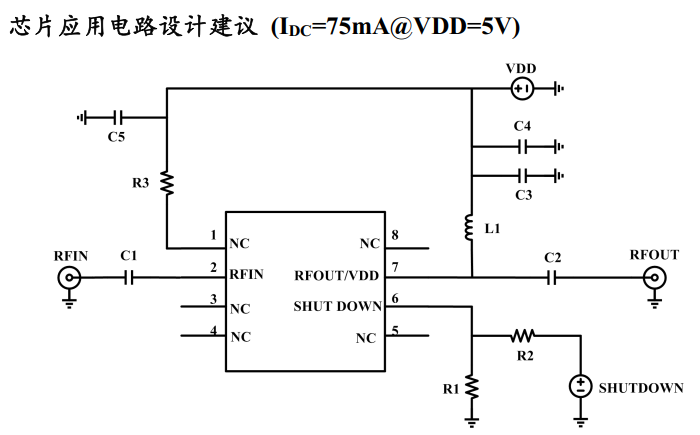

圖片[3]-ATR2092超低噪聲放大器芯片產品說明書 高精度LNA
