ATR2057 芯片管腳分布(高精度低噪聲放大器)

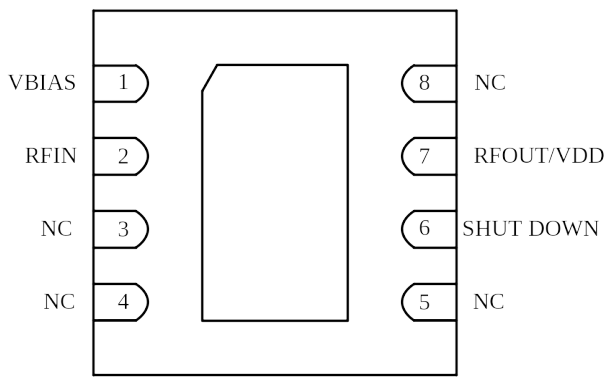

圖片[1]-ATR2057 芯片管腳分布(高精度低噪聲放大器LNA)

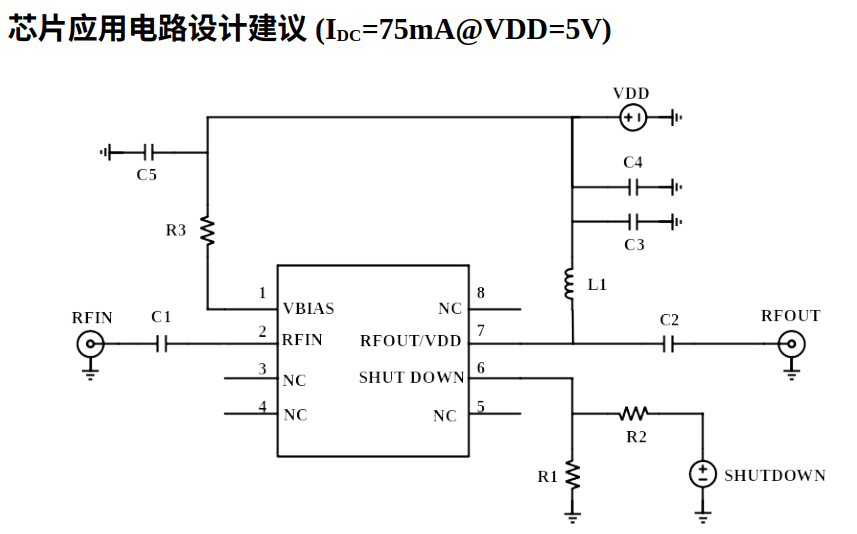

圖片[2]-ATR2057 芯片管腳分布(高精度低噪聲放大器LNA)

芯片主要特征:
超寬工作帶寬:1.5GHz-5.5GHz
工作頻段內超低噪聲系數,0.6dB @3.5GHz,0.8dB@5GHz
高增益,高穩定性
增益大于 20dB 的頻率范圍為 1GHz-4.6GHz
增益平坦度小于 2dB 的頻率范圍為 2.6GHz-4.6GHz
高 OIP3,+33dBm@3.5GHz,+32dBm@5GHz
芯片工作電流從 30mA 到 100mA 可調,典型工作電流 75mA
芯片采用單電源供電,集成使能控制電路
寬的工作電壓:3V-5V
內部集成溫度和工藝穩定的有源偏置
采用 DFN2×2mm 封裝

主要應用方向
LTE,GSM,WCDMA,HSDPA 等宏基站和微基站
應用于 L 和 S 波段的超低噪聲接收機
蜂窩中轉站,DHS 和 RRH 等終端設備

TDD 和 FDD 系統
環境溫度會高達 105 度的收發機

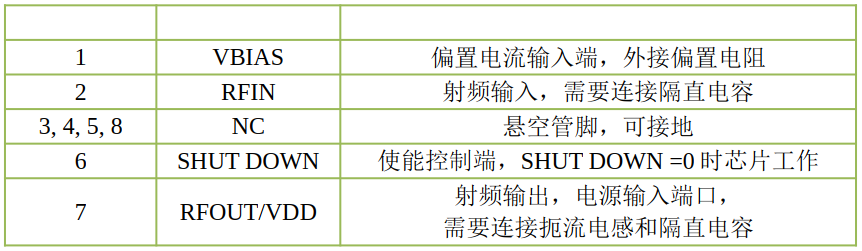

圖片[3]-ATR2057 芯片管腳分布(高精度低噪聲放大器LNA)
