ATR2037 是一款應用于無線通信射頻前端， 工作頻段為 0.7 到 6GHz 的超低噪聲放大器。

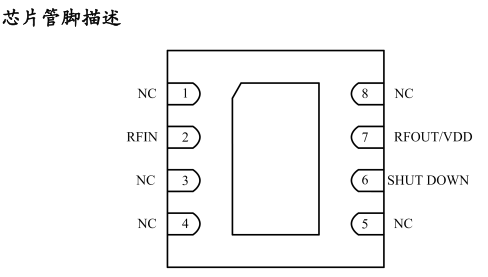

![圖片[1]-ATR2037 無線通信射頻前端 頻段為 0.7 到 6GHz 的超低噪聲放大器](http://qnhgt.cn/wp-content/uploads/2023/10/image-15.png)

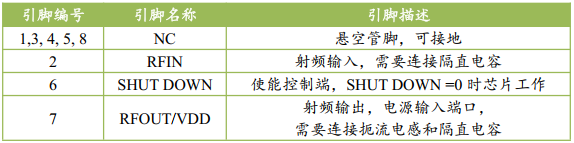

![圖片[2]-ATR2037 無線通信射頻前端 頻段為 0.7 到 6GHz 的超低噪聲放大器](http://qnhgt.cn/wp-content/uploads/2023/10/image-16.png)
芯片主要特性：
超寬工作帶寬： 0.7GHz-6GHz
工作頻段內超低噪聲系數： 0.4dB @1950MHz
高增益， 高穩定性
高 OIP3： 工作頻段內 OIP3=+38dBm@1950MHz
芯片工作電流從 30mA 到 100mA 可調
芯片采用單電源供電， 集成使能控制電路
寬的工作電壓： 3V-5V
內部集成溫度和工藝穩定的有源偏置
采用 DFN2× 2mm 封裝

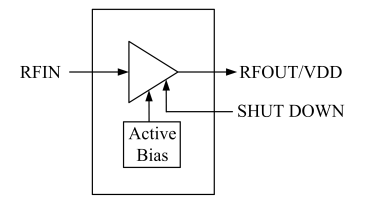

功能模塊示意圖：
![圖片[3]-ATR2037 無線通信射頻前端 頻段為 0.7 到 6GHz 的超低噪聲放大器](http://qnhgt.cn/wp-content/uploads/2023/10/image-18.png)

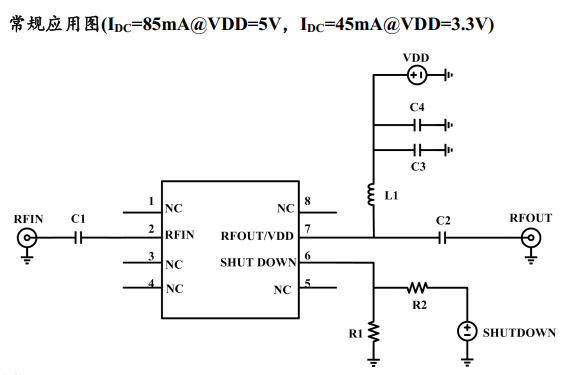

![圖片[4]-ATR2037 無線通信射頻前端 頻段為 0.7 到 6GHz 的超低噪聲放大器](http://qnhgt.cn/wp-content/uploads/2023/10/image-17.png)
