HTR3339

圖片[1]-HTR3339 IO擴展器-深圳市億勝盈科科技有限公司
圖片[2]-HTR3339 IO擴展器-深圳市億勝盈科科技有限公司

HTR3339是一款I2C和SMBus IO擴展器, 2.2V~5.5V電源供電。

HTR33xx是一款I2C和SMBus IO擴展器, 2.2V~5.5V電源供電。16個IO端口中的任何一個都可以單獨配置為輸入或輸出。此外,任一IO可驅動LED。

通電后,16個IO端口配置默認為輸入,并可通過I2C進行相關配置,如輸入或輸出選擇、反極性等配置

所有配置為輸入的IO端口都會持續監控狀態變化,IO口的變化由INTN輸出指示。當IO狀態通過I2C接口被讀取時,INTN輸出被清除。

HTR3339具有RSTN引腳,其拉低時所有寄存器恢復到默認狀態。HTR3335和HTR3339的IO內部沒有上拉電阻,因此當其配置為輸入且未使用時,需要外部的上下拉。

HTR3339具有4個器件地址,HTR3355和HTR3335則有8個。

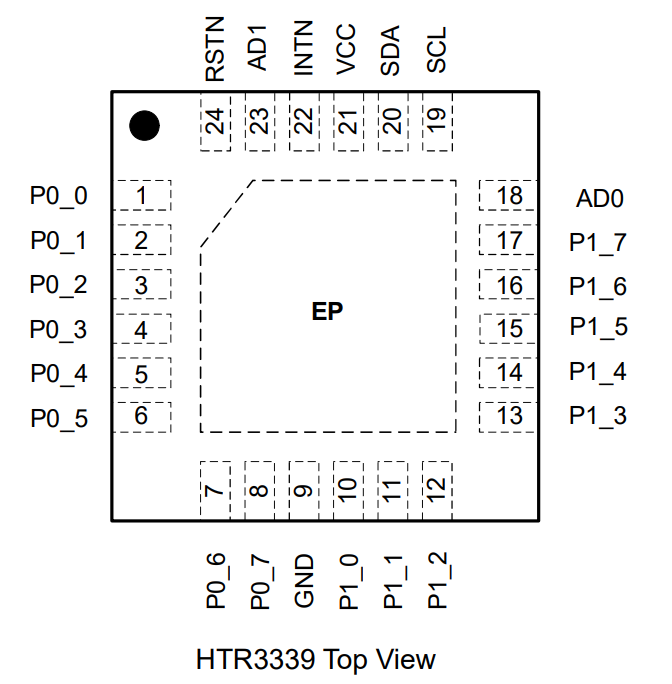

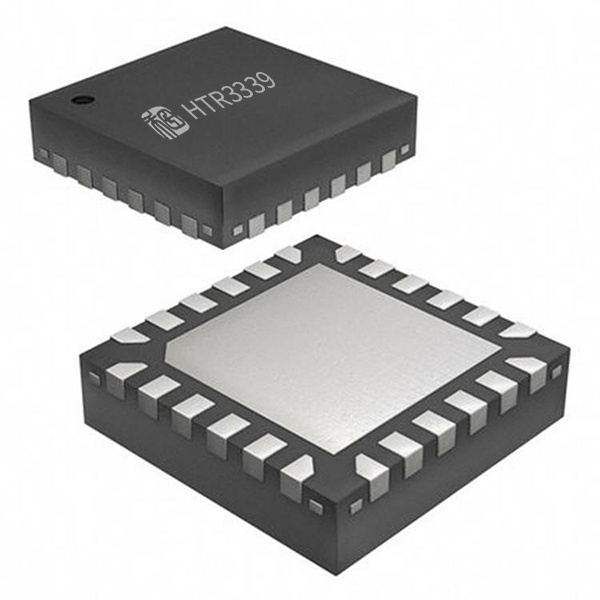

HTR33xx提供QFN4×4-24L封裝。

圖片[3]-HTR3339 IO擴展器-深圳市億勝盈科科技有限公司

特點

  • 供電范圍:2.2V~5.5V
  • 支持LED驅動
  • 16個IO, 可任意置為獨立的輸入或輸出
  • 中斷功能,低電平有效
  • 標準I2C接口,8個I2C器件地址可選(HTR3339為4個)
  • 支持反極性配置
  • 支持低功耗待機
  • QFN4×4-24L,無鉛封裝

應用

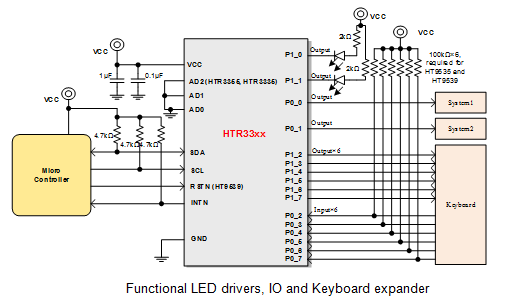

  • I2C總線控制的GPIO擴展應用
圖片[4]-HTR3339 IO擴展器-深圳市億勝盈科科技有限公司
