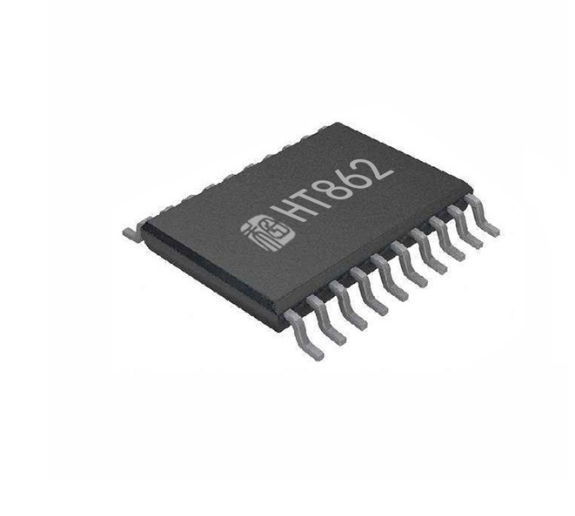

HT862

圖片[1]-HT862
HT862

內置自適應升壓/AGC/限溫功能 7W單聲道智能音頻功率放大器

HT862是一款內置自適應升壓/AGC/限溫功能的單聲道智能音頻功率放大器。由鋰電池供電升壓至7.85V時, 4Ω負載條件下,能連續輸出7W功率(1% THD+N)。

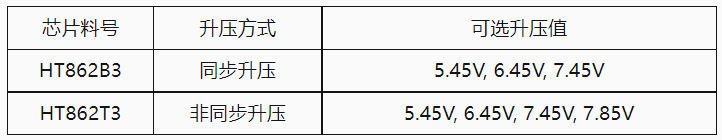

HT862內置的自適應升壓可提供5.45V, 6.45V, 7.45V, 7.85V四種輸出電壓選擇,以滿足不同的輸出功率需求。另外,該升壓還具有自適應功能,小音樂信號時不升壓,可大幅提高系統效率,延長電池續航時間。

HT862內置了豐富的自動增益控制(AGC)功能,包括限幅(Limiter)和電池跟蹤(Battery Tracking)功能。限幅功能開啟后,即使輸入信號很大,音樂輸出也能被限制在指定的功率和THD+N之內;電池跟蹤功能開啟后,當電池電壓低于設定值,HT862能隨電池電壓降低而逐步減小增益以限制電池電流,此舉能大幅延長電池續航時間,并且能防止破音和過大的電流需求,降低電池在低電量時提前進入鎖死狀態的風險。

HT862還具有自動限溫控制(TFB)功能,在高功率輸出、高環境溫度等情況下導致芯片片內溫度較高時,芯片能自動降低系統增益,避免芯片進入過溫關斷保護模式,在保證音樂品質的前提下顯著提升音樂峰值功率。

HT862可在多種模式下自由切換,以滿足更多的系統應用需求:升壓+D類,升壓+AB類,單獨D類,單獨AB類。

HT862支持硬件控制模式和I2C控制模式。在I2C控制模式下,提供了豐富的功能和參數配置。

此外,HT862內部集成免濾波器調制技術,能夠直接驅動揚聲器,內置的關斷功能使待機電流最小化,還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。

圖片[2]-HT862
圖片[3]-HT862

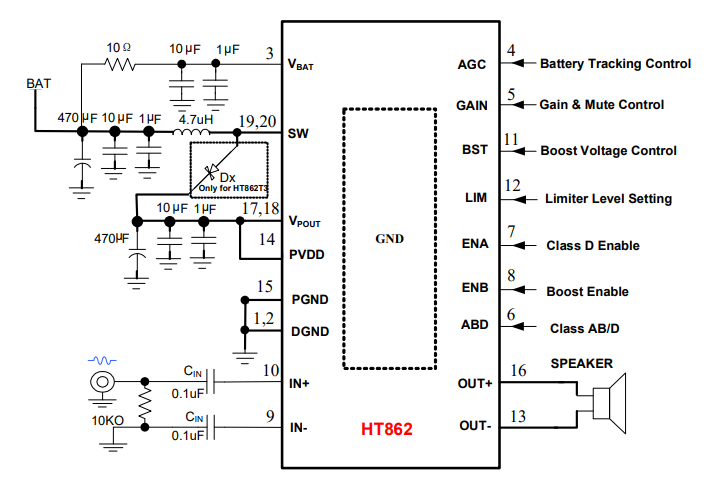

典型應用圖

圖片[4]-HT862
