HT6881 音頻功率放大器

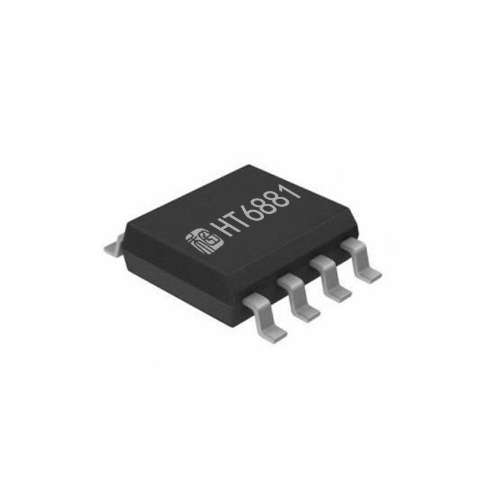

圖片[1]-HT6881 音頻功率放大器
HT6881

4.7W防削頂單聲道音頻功率放大器

HT6881是一款低EMI的,防削頂失真的,單聲道免濾波D類音頻功率放大器。在6.5V電源,10% THD+N,4Ω負載條件下,輸出4.7W功率,在各類音頻終端應用中維持高效率并提供AB類放大器的性能。

HT6881的最大特點是防削頂失真(ACF)輸出控制功能,可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真(破音),也能自適應地防止在電池應用中由電源電壓下降所造成的輸出削頂,顯著提高音質,創造非常舒適的聽音享受,并保護揚聲器免受過載損壞。同時芯片具有ACF-Off 模式。

HT6881具有獨有的電磁輻射(EMI)抑制技術和優異的全帶寬低輻射性能,輻射水平在不加任何輔助設計時仍遠在FCC Part15 Class B 標準之下,不僅避免了干擾其他敏感電路還降低了系統設計難度。其還能切換至AB類模式,以徹底消除電磁輻射。

HT6881內部集成免濾波器數字調制技術,能夠直接驅動揚聲器,并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡,極少的外部元器件節省了系統空間和成本,是便攜式應用的理想選擇。

此外,HT6881內置的關斷功能使待機電流最小化,還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。

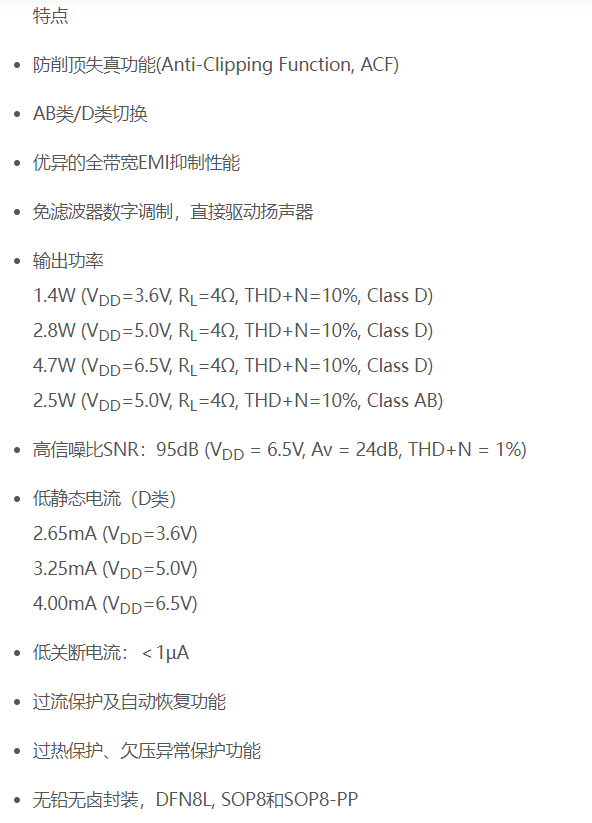

圖片[2]-HT6881 音頻功率放大器

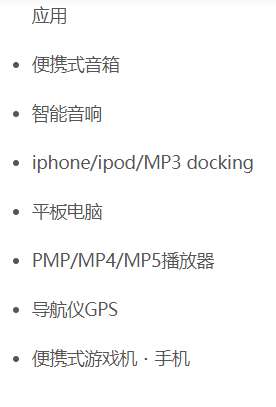

圖片[3]-HT6881 音頻功率放大器

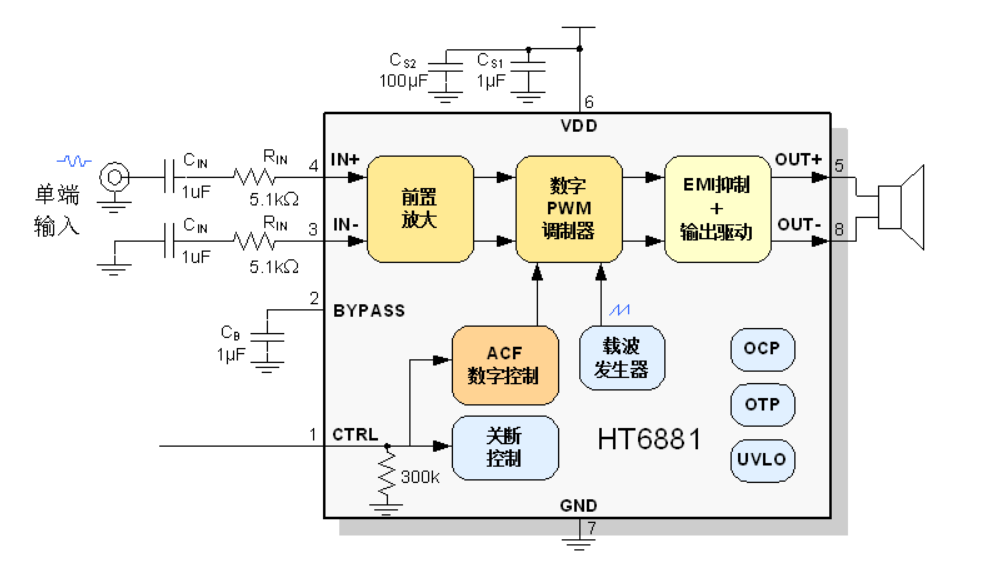

典型應用圖

圖片[4]-HT6881 音頻功率放大器
