HT5169 內置BOOST升壓的11W I2S輸入D類音頻功放

圖片[1]-HT5169 內置BOOST升壓的11W I2S輸入D類音頻功放

HT5169是一顆單聲道D類音頻功放,支持多種采樣頻率(8k-192kHz)、多種數字輸入格式(I2S, LJ, RJ, TDM)。
HT5169是一款內置BOOST升壓模塊的D類音頻功率放大器。內置的BOOST升壓模塊可通過外置電阻調節升壓值,即使是鋰電池供電,在升壓至7.5V,2Ω負載條件下則能連續輸出11W功率。其支持外部設置調節BOOST輸出電
壓。
HT5169包含了硬件工作模式和軟件控制模式,具有數字限幅器,支持不同應用。
該產品提供QFN28L-5×5封裝,其具有不錯的散熱表現,在現代消費電子復雜的環境溫度提供出色的性能。

參數特征

?電源供電

  • 升壓輸入VBAT: 2.5V – 5.5V;
  • 升壓輸出PVDD可調,最高7.5V
  • DVDD/AVDD: 3.3V
    ?音頻性能
  • 9.0W (VBAT=3.7V, PVDD = 7.5V, RL=3?,
    THD+N=10%)
  • 11.0W (VBAT=3.7V, PVDD = 7.5V, RL=2?,
    THD+N=10%
  • 5.5W (VBAT=3.7V, PVDD = 6.5V, RL=4?,
    THD+N=10%)
    ?靈活的音頻輸入:
  • I2S, LJ, RJ, TDM 輸入
  • 8, 16, 32, 44.1, 48, 88.2, 96, 192kHz 采樣頻率
    ?其他功能
  • 硬件模式或軟件控制模式
  • 4個I
    2C器件地址可選
    ?保護:時鐘錯誤、過壓、過流、過溫保護等

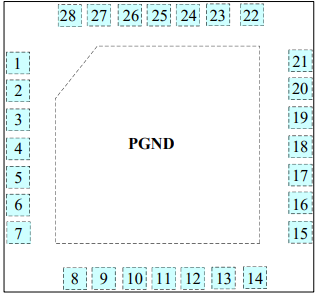

    ?QFN28L-5×5封裝
圖片[2]-HT5169 內置BOOST升壓的11W I2S輸入D類音頻功放

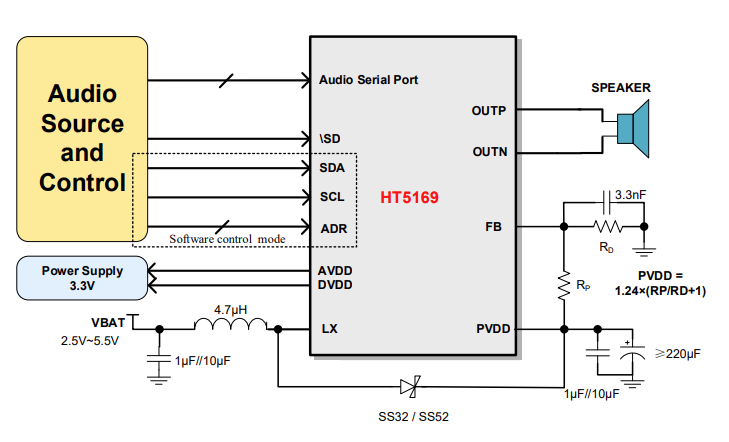

典型應用圖
