HT317 D類功放IC(42W立體聲/75W單聲道)

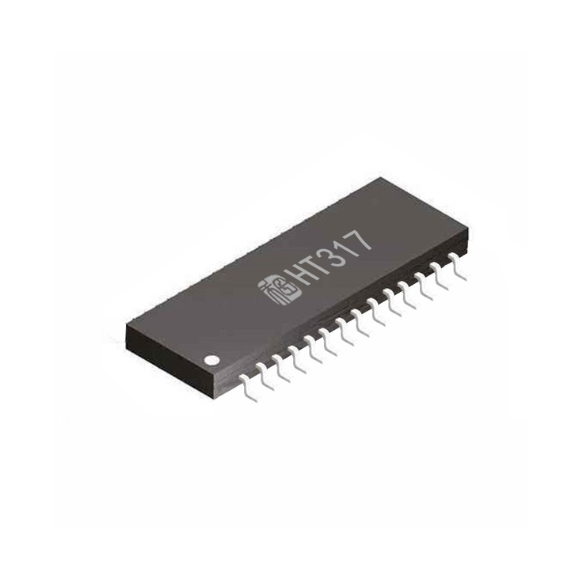

圖片[1]-HT317 D類功放IC(42W立體聲/75W單聲道)

概述
HT317是一款高效D類音頻功率放大器。在BTL模式,能夠提供2*30W/8Ω功率輸出;在PBTL模式,能夠提供75W/4Ω功率輸出。
HT317具有過溫限幅功能,當芯片內部溫度達到過溫限幅點,HT317自動降低增益,使其IC能夠連續播放而不間斷。另外,HT317具有功率限制功能,一種是限幅功能,在輸出端限制一定的輸出幅度,使其不損壞喇叭。另一種為AGC防削頂失真功能,開啟后,可有效改善因輸入幅度過大或者電源電壓降低造成的破音失真。
此外,HT317內置關斷功能使待機電流最小化,還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。

特點
?輸出功率
BTL,2*30W,24V/8Ω,連續
BTL,2*25W,16V/4Ω,連續
BTL,2*40W,18V/4Ω,峰值
PBTL, 75W,24V/4Ω,連續
?4.5V-26V寬電壓輸入范圍
?超過90%效率,無需散熱片
?立體聲模擬差分輸入
?可編程功率限制,以及AGC功能
?過溫限幅功能
?輸出短路、過流關斷功能
?欠壓異常保護功能
?無鉛無鹵封裝,TSSOP28-PP

應用
?藍牙音箱 ?便攜式音箱
?2.1聲道音箱 ?擴音器
?拉桿音箱 ?LCD電視/監視器

?

HT317提供AGC防破音功能,有3種模式,可有效防止因音頻輸入幅度過大或者電源電壓降低造成的破音或者
失真。
當LIM管腳接地,為普通的輸出限幅模式。
AGC防破音功能限幅幅度由PLIMT管腳電壓決定。
