AT8812-雙通道 H 橋電機驅動芯片

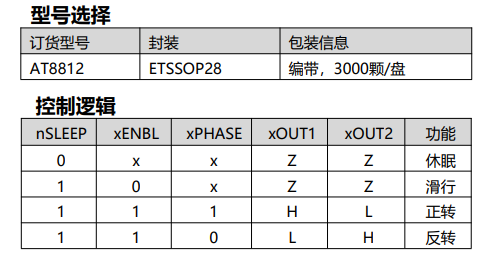

圖片[1]-AT8812-雙通道H橋電機驅動芯片


描述
AT8812為打印機和其它機電一體化應用提供一種雙通道集成電機驅動方案。AT8812有兩路H橋驅動,最大輸出
32V±2.0A,可驅動兩個直流有刷電機,或者一個雙極步進電機,或者螺線管及其它感性負載。雙極步進電機可以以整步、4細分運行,或者用軟件實現高細分。AT8812 的 每 一 個 橋 的 功 率 輸 出 模 塊 由 N 型 功 率MOSFET組成,叫作H橋驅動器。每個橋包含整流電路和限流電路。簡單的并行數字控制接口,衰減模式可編程。
內部關斷功能包含過流保護,短路保護,欠壓鎖定保護和過溫保護,并提供一個故障檢測輸出管腳。
AT8812提供一種帶有散熱焊盤的ETSSOP28封裝,能有效改善散熱性能,且是無鉛產品,符合環保標準。

應用
● 打印機
● 安防相機
● 辦公自動化設備
● 游戲機
● 機器人

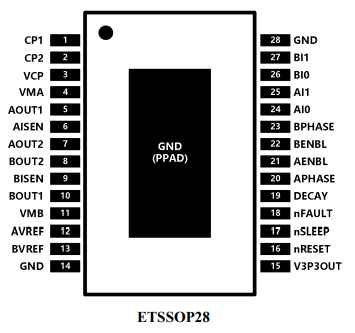

圖片[2]-AT8812-雙通道H橋電機驅動芯片

特點

雙通道H橋電機驅動器

驅動兩個直流有刷電機或者一個步進電機

低RDS(ON)電阻,610mΩ(HS+LS)

2.0A驅動輸出

寬電壓供電,8V-32V

2 bits電流控制,提供4個電流臺階

工業標準并行數字控制接口

PWM繞組電流調節和限制

內置3.3V參考電壓輸出

過溫關斷電路

短路保護

欠壓鎖定保護

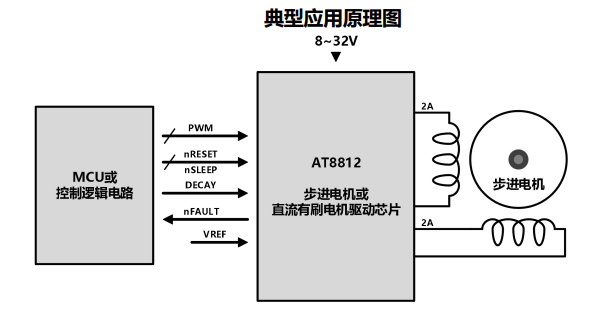

圖片[3]-AT8812-雙通道H橋電機驅動芯片
