AT2401C功率放大器(PA)射頻前端集成芯片

2.4 GHz 高效單芯片射頻前端集成芯片

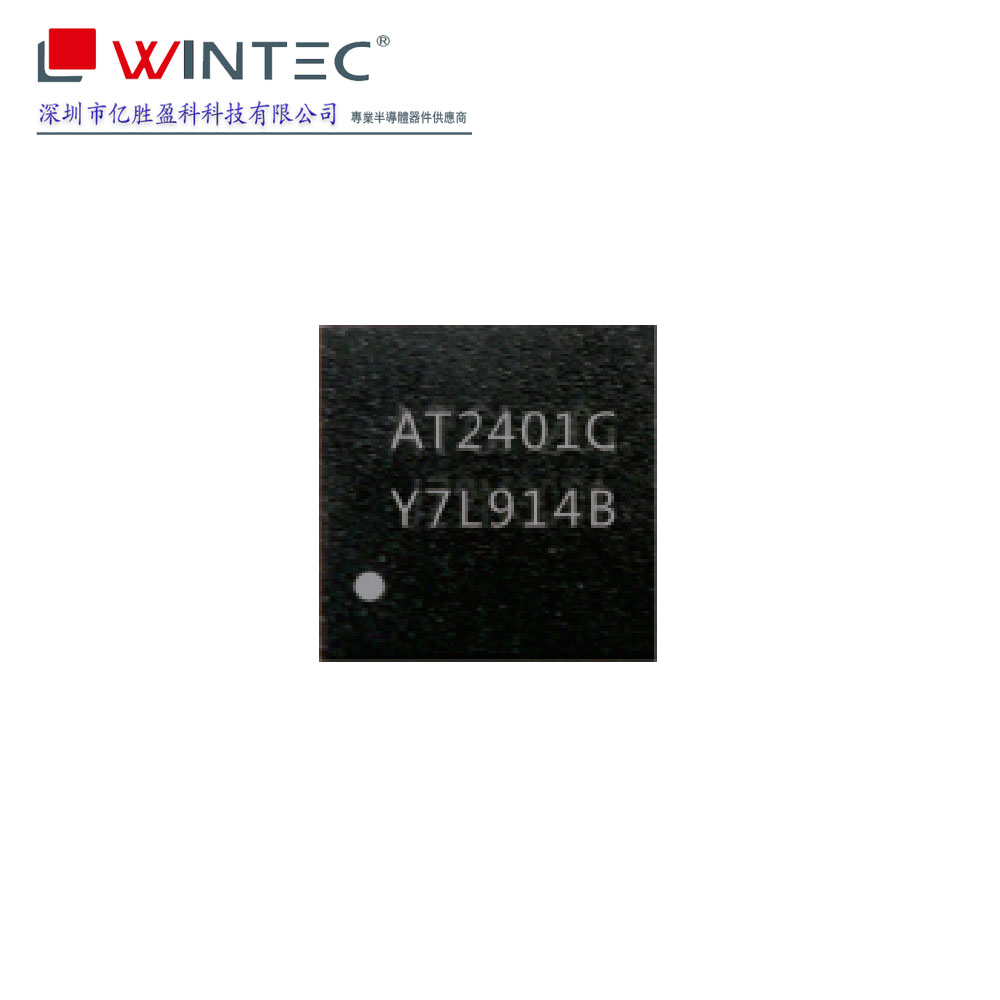

圖片[1]-AT2401C功率放大器(PA)射頻前端集成芯片
功率放大器(PA) 2.4G單芯片PA芯片,集成PA,LNA,Switch。

AT2401C 是一款面向Zigbee,無線傳感網絡以及其他2.4GHz 頻段無線系統的全集成射頻功能的射頻前端單芯片。AT2401C 內部集成了功率放大器(PA),低噪聲放大器(LNA),芯片收發開關控制電路,輸入輸出匹配電路以及諧波濾波電路。

該芯片的常規應用主要包括工業控制自動化,智能家居和符合RF4CE 協議的射頻系統中。由于該芯片有非常優越的性能,高靈敏度和效率,低噪聲,產品尺寸小以及低成本,使得AT2401C 對于頻率帶寬內的應用而言成為完美的解決方案。
AT2401C 的功能控制邏輯電路非常簡單,而且使用了少量的外圍器件,可以非常方便系統的整體集成設計。

 產品特點

2.4 GHz ZigBee 高效單芯片射頻前端集成芯片

集成 TX/RX 收發器端口和天線端口
集成帶諧波抑制的2.4GHz 功率放大器
集成低噪聲放大器
集成發射/接收開關切換電路

滿足發射符合OQPSK 調制標準的高線性信號的應用要求
低電壓CMOS 邏輯控制
所有端口的ESD 保護電路
RF 端口均有DC 隔直電路
電源信號VDD 與射頻信號有良好地內部隔離電路
接收通道有低的噪聲系數
非常低的直流功耗
集成全部的匹配以及隔離電路
僅需少量的外部器件
輸入輸出匹配到50-Ohm

封裝形式

 采用 QFN 3╳3╳0.55 mm 的下極板接地的小封裝

應用領域

ZigBee 及其相關應用
ZigBee 智能電源方案
無線音頻系統
智能家居和工業自動化
無線傳感網絡
2.4 GHz 射頻系統
