AT8548 雙通道H橋電機驅動芯片

圖片[1]-AT8548 雙通道H橋電機驅動芯片

AT8548兼容LV8548(ON),產品應用醫療膠片自動分揀,自動拍照相片分揀。

AT8548為玩具、打印機和其它機電一體化應用提供一種雙通道電機驅動方案。AT8548內置兩路H橋驅動,可以驅動兩個直流有刷電機,或者通過輸出并接驅動一個直流有刷電機,或者一個雙極步進電機,或者螺線管及其它感性負載。

特點

●雙通道H橋電機驅動器 ●驅動兩個直流有刷電機或者一個步進電機 ●低RDS(ON)電阻,1.06Ω(HS+LS) ●1A驅動輸出
●輸出可以并用,2A驅動輸出 ●單電源供電,2.7V-15V
●過溫關斷電路
●欠壓鎖定保護

應用
POS 打印機
安防相機
辦公自動化設備
游戲機
機器人

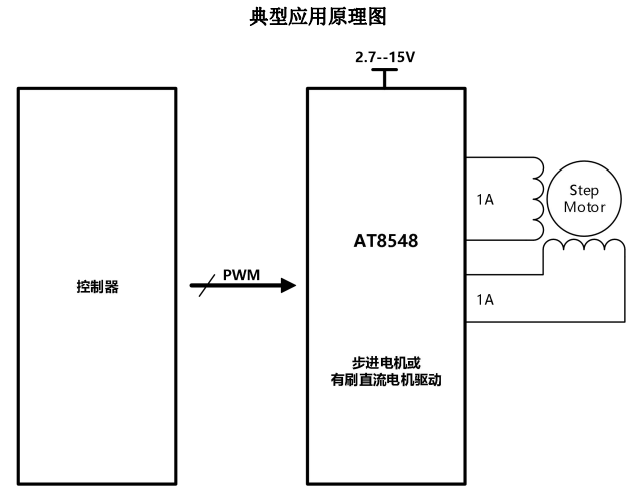

圖片[2]-AT8548 雙通道H橋電機驅動芯片
圖片[3]-AT8548 雙通道H橋電機驅動芯片
