具有超低功耗自動尋卡功能的 13.56MHz? ?
非接觸式閱讀器芯片–Si512?
一、產品介紹:
Si512 是一個高度集成的 NFC 前端,支持 13.56MHz 下的多種主動/被動模式非接觸式通信方法和協議,支持自動載波偵測功能(ACD)。
Si512 前端有 5 種工作模式:
?讀寫器模式,支持 ISO 14443A/MIFARE 和 Felica
?讀寫器模式,支持 ISO 14443B
?卡模擬模式,支持 ISO 14443A/MIFARE 和 Felica
?NFCIP-1 模式
?ACD 模式,以低功耗實現自動的卡檢測和場檢測
無需外圍其他電路,Si512 的內部發送器可驅動讀寫器天線與 ISO/IEC 14443 A/B/MIFARE卡和應答機通信。接收器模塊提供一個強大而可靠的電路,用以解調譯碼 ISO/IEC 14443 A/B/MIFARE 兼容卡及應答機信號。數字模塊處理完整的 ISO/IEC 14443 A/B 幀和錯誤檢測功能(奇偶和 CRC)。
Si512 讀卡器模式下支持全層 ISO 14443B 協議,提供了晶振、線圈等附加組件,可以實現 ISO 14443-4 和 ISO 14443B 防沖突標準。
Si512 讀卡器模式下支持 Felica 通信方式,為了處理 Felica 信號,其接收機部分實現了可靠的解調解碼電路。芯片的數字部分可以處理 Felica 幀及其錯誤檢測(CRC)。Si512 支持Felica 更高速的通信,雙向數據傳輸速率高達 424kbits/s。
卡模擬模式下,Si512 可以以 ISO14443A/MIFARE 或者 Felica 卡的形式響應讀卡器命令。Si512 的數字部分可以產生負載調制信號,通過外部電路將響應送回讀卡器。
NFCIP-1 模式下,Si512 可以直接與支持 NFCIP-1 的設備進行通信。NFCIP-1 模式提供了符合 Ecma 340 和 ISO 18092 標準的通信模式,數據傳輸速率最高可達 424kbits/s。芯片的數字部分可以完整地處理 NFCIP-1 幀及其錯誤檢測。
ACD 模式下,芯片大部分時間處于休眠狀態,由 3K RC 定時喚醒,以低功耗偵測13.56MHz 的射頻場和射頻卡,檢測到場或卡自動產生中斷喚醒 MCU。偵測場和卡的功能可以單獨使能。在典型的 500ms 輪詢周期下,電流約為 2.9uA。整個 ACD 過程不需要 MCU 干預。
二、應用范圍:
超低功耗低成本非接觸式閱讀器
ISO/IEC 14443 A/B/MIFARE/Felica非接觸式閱讀器
NFCIP-1非接觸式通信設備

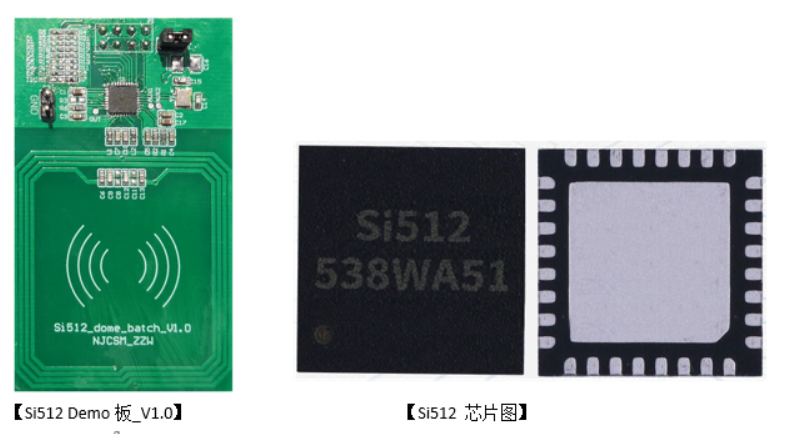

三、相關圖片
