有源RFID無線發射芯片 Si24R2F+?

2.4GHz超低功耗有源RFID無線發射芯片– Si24R2F+

Si24R2F+ 是一顆工作在 2.4GHz ISM 頻段,專為低功耗無線場合設計,集成嵌入式發射基帶的無線發射芯片。工作頻率范圍為 2400MHz-2525MHz,共有 126 個 1MHz 帶寬的信道。
Si24R2F+ 采用 GFSK/FSK 數字調制與解調技術。數據傳輸速率與 PA 輸出功率都可以調節,支持 2Mbps, 1Mbps, 250Kbps三種數據速率。高的數據速率可以在更短的時間完成同樣的數據收發,因此可以具有更低的功耗。
Si24R2F+ 針對低功耗應用場合進行了特別優化,在關斷模式下,所有寄存器值與FIFO 值保持不變,關斷電流為 1uA;在待機模式下,時鐘保持工作,工作電流為 15uA。
Si24R2F+ 開啟自動發射功能,內部 Watchdog 與內部 RCOSC 時鐘工作,內部 Timer計時器開始計時,芯片工作在睡眠狀態下,此時待機電流僅為1uA。當內部 Timer 計時器計滿,自動發射控制器自動完成數據從 NVM 存儲器的裝載與發射,數據發射完成后,芯片立即進入睡眠狀態。Si24R2F+ 的平均功耗非常低,特別適合紐扣電池供電的應用系統。
Si24R2F+ 操作方便,不需要外部 MCU,即可以自動完成數據的裝載與發射。NVM存儲器可以存儲寄存器配置與發射的數據內容,掉電后不會丟失,數據可保持 10 年以上。在 3.3V 供電電壓下,無需外部高壓,外部 MCU 可以通過芯片的四線 SPI 接口完成NVM 的配置編程,芯片最大可編程次數為 64 次,芯片支持 NVM 加鎖,防止 NVM配置數據回讀,保證用戶數據安全。
Si24R2F+ 具有非常低的系統應用成本,不需要外部 MCU,僅少量外圍無源器件即可以組成一個有源 RFID 無線數據發射系統。

主要特性:
工作在 2.4GHz ISM 頻段
內置 64 次可編程 NVM 存儲器
具有超低功耗自動發射功能
具有低電壓自動報警功能
集成溫度報警功能
集成 NTC 溫度采集功能
具有邊沿計數功能
具有 BLE4.2 廣播包發射功能
具有防拆卸報警功能
集成防沖突通信機制
內置 3KHz RCOSC 和硬件 Watchdog
3.3V 編程電壓
調制方式:GFSK/FSK
數據速率:2Mbps/1Mbps/250Kbps
超低關斷電流:1uA
寬電源電壓范圍:2.1-3.6V
寬數字 I/O 電壓范圍:1.9-3.6V
低成本晶振:16MHz±60ppm
最高發射功率:+12dBm
發射電流(2Mbps): 13.5mA(0dBm)
最高 10MHz 四線 SPI 接口
發射數據硬件中斷輸出
QFN20 封裝
兼容 Si24R1 和 Si24R2 發射功能

應用范圍
超低功耗有源 RFID 系統
智慧校園卡管理系統
電動自行車防盜系統
固定資產監管系統
智慧畜牧系統
智能冷鏈物流

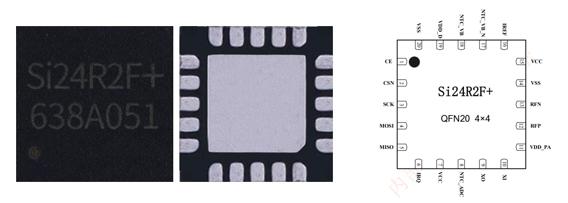

圖片[1]-有源RFID無線發射芯片 Si24R2F+?
