CSM32RV20芯片手冊

圖片[1]-CSM32RV20芯片手冊-深圳市億勝盈科科技有限公司

一、簡介
CSM32RV20是一款基于RISC-V核的低功耗MCU芯片。
●內置RISC-V RV32IMAC內核(2.6CoreMark/MHz);
●最高32MHz工作頻率;
●內置4kB的SRAM;
●內置8B的ALWAYS寄存器,能在掉電模式2下保存數據;
●內置40kB的嵌入式FLASH,512B的NVM,至少能擦寫10 000次;
●內置2個SPI MASTER;
●內置1個I2CMASTER;
●內置4個UART支持最高1Mbps;
●內置2個TIMER,每個TIMER支持4路互補PWM輸出;
●內置1個快速的高精度13/14/15/16bit ADC,集成1.2V高精度基準;
●寬ADC輸入電壓范圍:0~VDD(VDD≤4.8V);
●ADC支持11個輸入通道,最多支持9個觸摸按鍵;
●內置3個快速比較器;
●內置低壓檢測模塊;
●內置RF檢測模塊;
●最多支持30個GPIO,其中PA口支持外部中斷(最多支持16個外部中斷);●內置硬件看門狗;
●內置1個RTC,在掉電模式2下不工作;
●支持4種低功耗模式,最低功耗小于1uA(看門狗工作);
●內置32位真隨機數發生器;
●支持串口和無線ISP在線升級(無線ISP需外接Si24R1);
●支持cJTAG2線調試接口;
●工作電壓范圍:1.8~5.5V;
●支持4x4mmQFN32、TSSOP20和3x3mmQFN20封裝。

圖片[2]-CSM32RV20芯片手冊-深圳市億勝盈科科技有限公司

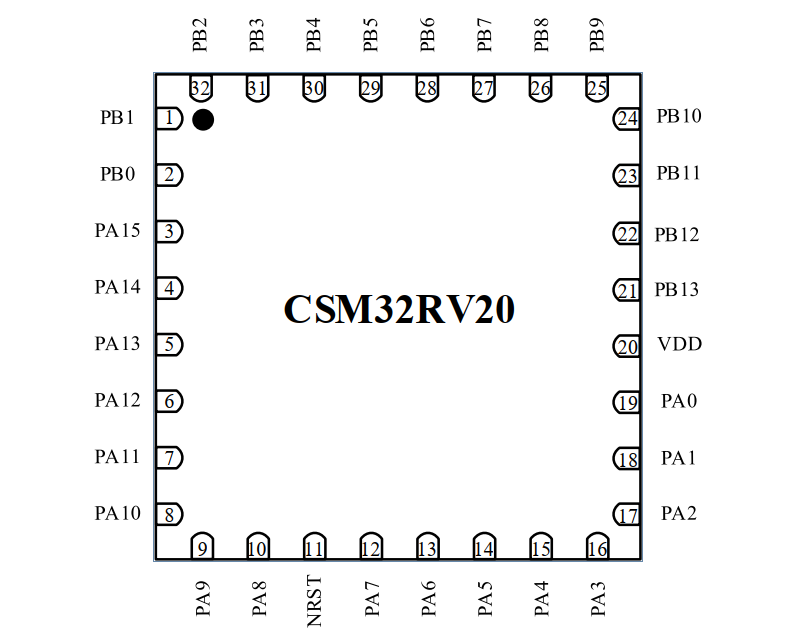

管腳信息圖(4x4mm QFN32)
圖片[3]-CSM32RV20芯片手冊-深圳市億勝盈科科技有限公司

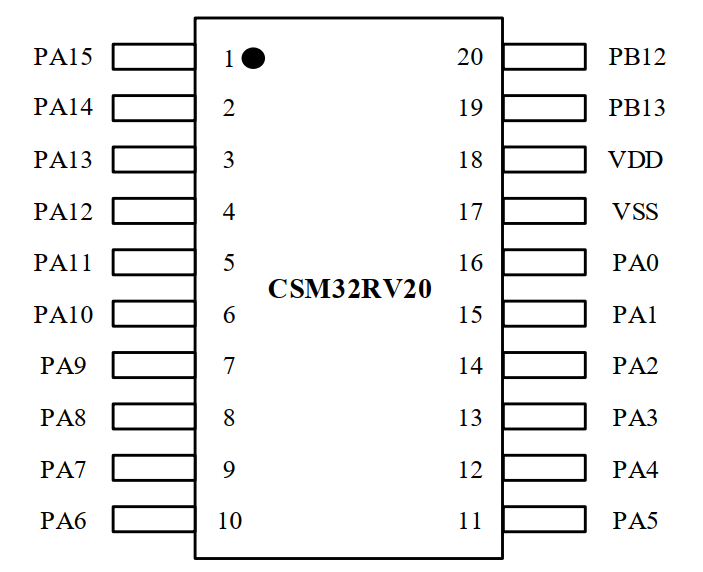

管腳信息圖(TSSOP 20)
圖片[4]-CSM32RV20芯片手冊-深圳市億勝盈科科技有限公司

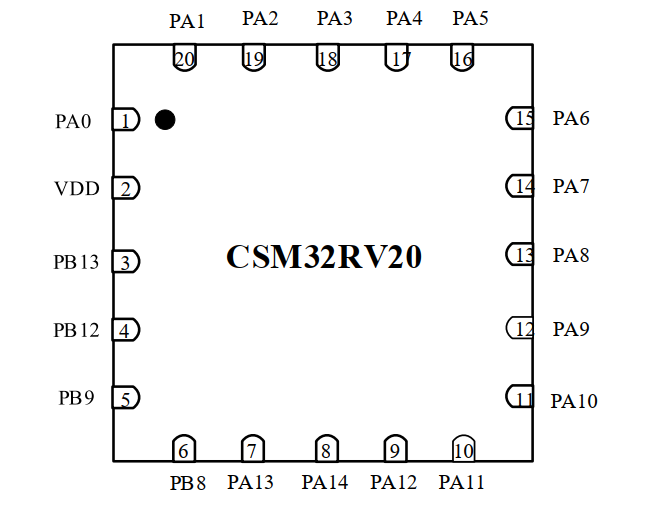

管腳信息圖(3x3mm QFN20)

二、通用和復用功能I/O
GPIO是用戶可配置的通用IO,每一個GPIO口都可以獨立配置成輸入輸出、外設復用功能或模擬功能。GPIOA0~15對應PA0~PA15,GPIOB0~13對應PB0~PB13。
