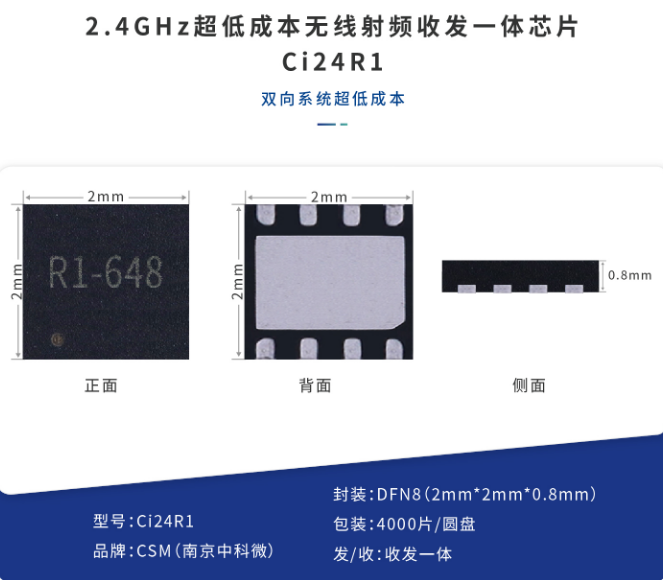

超低成本高性能 2.4GHz GFSK無線收發芯片– Ci24R1(DFN8)
Ci24R1 是一顆工作在2.4GHz ISM頻段,專為低成本無線場合設計,集成嵌入式ARQ基帶協議引擎的無線收發器芯片。工作頻率范圍為2400MHz-2525MHz,共有126個1MHz帶寬的信道。
Ci24R1 采用GFSK/FSK數字調制與解調技術。數據傳輸速率與PA輸出功率都可以調節,支持2Mbps, 1Mbps, 250Kbps三種數據速率。高的數據速率可以在更短的時間完成同樣的數據收發,因此可以具有更低的功耗。
Ci24R1 內部集成兼容BLE4.2標準的PHY與MAC,可以非常方便實現與手機數據交互。
Ci24R1 操作方式非常方便,只需要微控制器(MCU)通過二線SPI接口對芯片少數幾個寄存器配置即可以實現數據的收發通信。嵌入式ARQ基帶引擎基于包通信原理,支持多種通信模式,可以手動或全自動ARQ協議操作。內部集成收發 FIFO,可以保證芯片與MCU數據連續傳輸,增強型ARQ基帶協議引擎能處理所有高速操作,因此大大降低了MCU的系統消耗。
Ci24R1 具有非常低的系統應用成本,只需要一個MCU和少量外圍無源器件即可以組成一個無線數據收發系統。內部集成高 PSRR 的LDO電源,保證2.1-3.6V寬電源范圍內穩定工作;數字I/O兼容2.5V/3.3V/5V等多種標準I/O電壓,可以與各種MCU端口直接連接,芯片內部集成晶振電容,可以實現晶振的溫度補償,實現寬溫度范圍工作。
主要特性:
工作在2.4GHz ISM頻段
調制方式:GFSK/FSK
數據速率:2Mbps/1Mbps/250Kbps
兼容BLE4.2 PHY&MAC
超低關斷功耗:2uA
快速啟動時間:≤160uS
內部集成高 PSRR LDO
寬電源電壓范圍:2.1-3.6V
低成本晶振:16MHz±60ppm
接收靈敏度:-80dBm @2MHz
最高發射功率:+11dBm
接收電流(2Mbps):20mA
兩線SPI接口
內部集成智能ARQ基帶協議引擎
收發數據硬件中斷輸出
支持1bit RSSI輸出
少量外圍器件,降低系統應用成本
DFN8封裝
應用范圍: 無線鼠標、鍵盤 ? 無線遙控、體感設備 智能電網、智能家居、無線音頻、無線數據傳輸模塊等。
