![圖片[1]-ATR2652S GNSS 全頻段低噪聲放大器](http://qnhgt.cn/wp-content/uploads/2023/10/1697708306536.png)
![圖片[2]-ATR2652S GNSS 全頻段低噪聲放大器](http://qnhgt.cn/wp-content/uploads/2023/10/acc21fb9f2ab4b969a238554aca918a-768x1024.jpg)
![圖片[3]-ATR2652S GNSS 全頻段低噪聲放大器](http://qnhgt.cn/wp-content/uploads/2023/10/image-23.png)
芯片應用領域:
GNSS 導航接收機
定位功能移動設備
手持導航設備
筆記本/PAD
有源導航天線

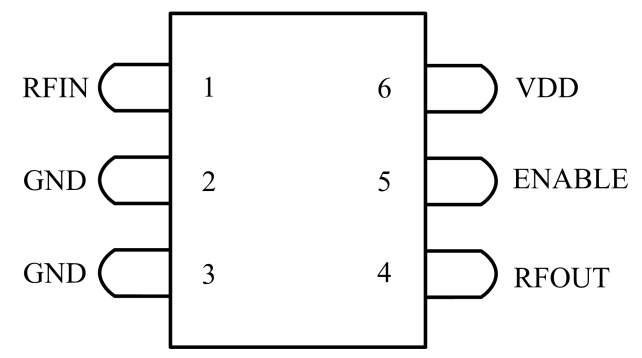

芯片封裝:
SOT23-6， 6-pin， 2.9mm×2.8mm×1.1mm
主要特征:
工作帶寬： GNSS 全頻段
工作頻段內低噪聲系數:
0.75dB@1176.45MHz
0.85dB@1575.45MHz
高功率增益:
21.0dB@1176.45MHz
21.4dB@1575.45MHz
帶內增益平坦度小于 0.5dB
芯片工作電流 4.5mA
單電源供電， 寬工作電壓： 1.5-3.6V
芯片集成使能控制電路
內部集成溫度和工藝穩(wěn)定的有源偏置
封裝： SOT23-6

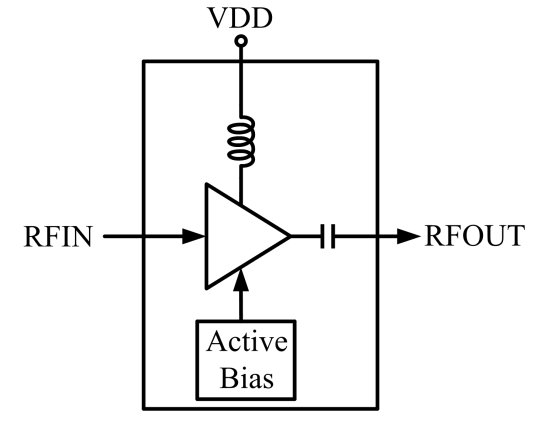

功能模塊示意圖:
![圖片[4]-ATR2652S GNSS 全頻段低噪聲放大器](http://qnhgt.cn/wp-content/uploads/2023/10/image-22.png)
![圖片[5]-ATR2652S GNSS 全頻段低噪聲放大器](http://qnhgt.cn/wp-content/uploads/2023/10/image-24.png)
![圖片[6]-ATR2652S GNSS 全頻段低噪聲放大器](http://qnhgt.cn/wp-content/uploads/2023/10/image-25.png)
