AT8837-低壓 H橋電機驅動芯片

AT8837-低壓 H 橋電機驅動芯片
描述
AT8837為照相機、攝像機、智能門鎖、玩具等低電壓應用或電池供電產品提供一個集成的電機驅動器解決方案。AT8837可以驅動一個直流有刷電機或螺線管等感性負載,提供高達1A的驅動電流。該器件工作電源電壓為2.7-12V,包含過流、短路、過溫、欠壓鎖定保護等完備的保護功能。
AT8837具有一個PWM (IN1/IN2)輸入接口。

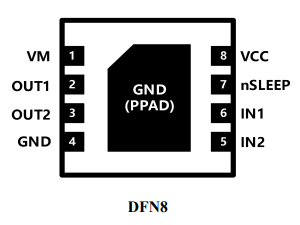

AT8837是帶有散熱焊盤的DFN8 (2mm×2mm)封裝,且是無鉛產品,符合環保標準。

應用
● 照相機、攝像機調焦驅動
● 辦公自動化設備
● 玩具
● 機器人
● 智能門鎖

特點

● 獨立的H橋驅動電路● 驅動一個直流有刷電機或其它感性負載● 低RDS(ON)電阻,1.05Ω(HS+LS)● 1A連續驅動輸出● 寬電壓供電,2.7-12V● PWM控制接口● nSLEEP引腳控制的低功耗休眠模式● 過流保護● 過溫關斷電路● 短路保護● 欠壓鎖定保護

圖片[1]-AT8837-低壓 H橋電機驅動芯片
