AT8822-雙通道 H橋 電機驅動芯片

AT8822-雙通道 H 橋電機驅動芯片
描述
AT8822為玩具、打印機和其它機電一體化應用提供一種雙通道電機驅動方案。AT8822有兩路H橋驅動,可以驅動兩個直流有刷電機,或者一個雙極步進電機,或者螺線管及其它感性負載。每一個橋的功率輸出模塊由N通道功率MOSFET組成,叫作H橋驅動器。每個橋包含整流電路和限流電路。
內部關斷功能包含過流保護,短路保護,欠壓鎖定保護和過溫保護。
AT8822提供一種帶有散熱焊盤的ETSSOP16封裝,能有效改善散熱性能,且是無鉛產品,符合環保標準。

特點

● 雙通道H橋電機驅動器

● 驅動兩個直流有刷電機或者一個步進電機

● 低RDS(ON)電阻,450mΩ(HS+LS)
● 1.8A驅動輸出

● 寬電壓供電,5.5V-24V

● PWM控制接口

● 過溫關斷電路

● 短路保護

● 欠壓鎖定保護

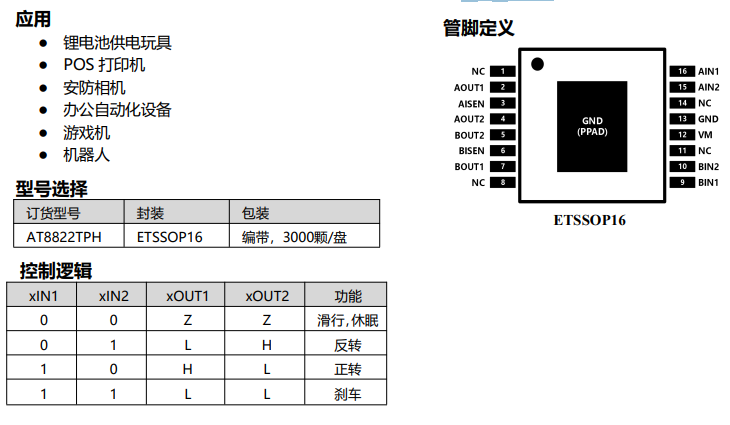

圖片[1]-AT8822-雙通道 H橋電機驅動芯片
