AT8810-雙通道H橋電機驅動芯片

AT8810-雙通道 H 橋電機驅動芯片
描述
AT8810為打印機和其它機電一體化應用提供一種雙通道集成電機驅動方案。AT8810有兩路H橋驅動,最大輸出32V±1A,可驅動兩個直流有刷電機,或者一個雙極步進電機,或者螺線管及其它感性負載。雙極步進電機可以以整步、4細分運行,或者用軟件實現高細分。

AT8810的每一個橋的功率輸出模塊由N型功率MOSFET組成,叫作H橋驅動器。每個橋包含整流電路和限流電路簡單的并行數字控制接口,衰減模式可編程。
內部關斷功能包含過流保護,短路保護,欠壓鎖定保護和過溫保護。
AT8810提供帶有散熱焊盤的ETSSOP16封裝,能有效改善散熱性能,且是無鉛產品,符合環保標準。

特點● 雙通道H橋電機驅動器● 驅動兩個直流有刷電機或者一個步進電機● 低RDS(ON)電阻,1.2Ω(HS+LS)
● 1A驅動輸出● 寬電壓供電,8V-32V● 并行數字控制接口● PWM繞組電流調節和限制● 內置3.3V參考電壓輸出● 過溫關斷電路● 短路保護● 欠壓鎖定保護

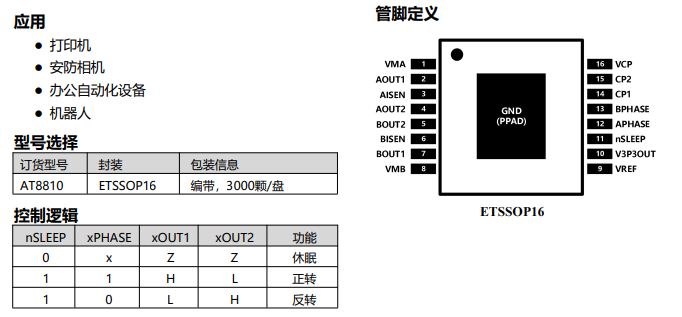

圖片[1]-AT8810-雙通道H橋電機驅動芯片
