有源RFID標簽系統SoC單芯片—Si24R2E

超低功耗有源RFID標簽系統SoC單芯片—Si24R2E????立即購買

RFID行業功耗低方案之一!

Si24R2E是國內一款針對有源RFID市場設計的低功耗、高性能的2.4GHz標簽系統的SoC單芯片,集成嵌入式2.45GHz無線射頻發射器模塊、128次可編程N(yùn)VM存儲器模塊以及自動發射控制器模塊等。

Si24R2E采用GFSK數字調制與解調技術。數據傳輸速率可配置,支持2Mbps、1Mbps和250Kbps三種數據速率。最高發射功率+7dBm,芯片輸出功率可調節,可根據實際應用配置合適的輸出功率,節省系統功耗。

Si24R2E針對低功耗應用場合進行了特別優化,在關斷模式下,所有寄存器值與FIFO 值保持不變,關斷電流為700nA;在待機模式下,時鐘保持工作,工作電流為15uA,并且可以在最長130uS 時間內開始數據的發射。

Si24R2E 的平均功耗非常低,特別適合紐扣電池供電的應用系統。 Si24R2E內部集成可編程N(yùn)VM存儲器,一鍵生成軟件,無須用戶編程。NVM存儲器可以存儲寄存器配置與發射的數據內容,掉電后不會丟失,數據可保持10年以上。

在3.3V供電電壓下,無需外部高壓,外部MCU可以通過芯片的四線SPI接口完成NVM的配置編程,芯片可編程次數為128次,支持NMV加鎖,防止NVM配置數據回讀,保證用戶數據安全。

Si24R2E 具有非常低的系統應用成本,不需要外部MCU,僅少量外圍無源器件即可組成一個有源RFID無線數據發射系統。

Si24R2E的外圍電路簡單且不需要編程,在實際生產中,能很大程度保證產品的一致性,成品率更高,便于用戶大量生產,解決了用戶在標簽研發和生產上的難題。

應用領域 :

-超低功耗有源 RFID 系統

-智慧校園卡管理系統

-電動自行車防盜系統

-固定資產監管系統

-智能停車場管理系統

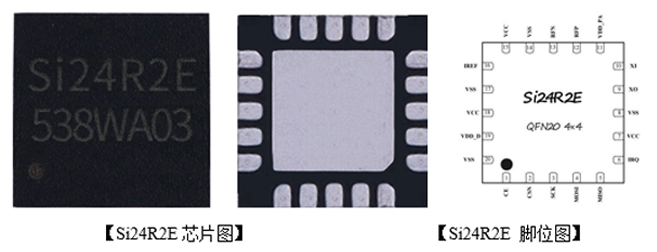

圖片[1]-有源RFID標簽系統SoC單芯片---Si24R2E
