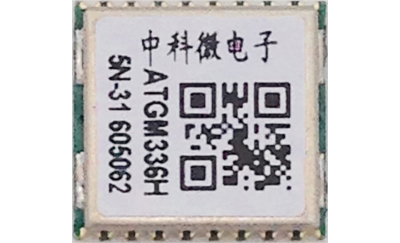

ATGM336H-5N 系列模塊是 9.7X10.1 尺寸的高性能 BDS/GNSS 全星座定位導航模塊系列的總稱。

該系列模塊產品都是基于中科微第四代低功耗 GNSS SOC 單芯片—AT6558，支持多種衛星導航系統，包括中國的 BDS（北斗衛星導航系統），美國的 GPS，俄羅斯的 GLONASS，歐盟的 GALILEO，日本的 QZSS以及衛星增強系統 SBAS（WAAS，EGNOS，GAGAN，MSAS）。

AT6558 是一款真正意義的六合一多模衛星導航定位芯片，包含 32 個跟蹤通道，可以同時接收六個衛星導航系統的 GNSS 信號，并且實現聯合定位、導航與授時。ATGM336H-5N 本系列模塊具有高靈敏度、低功耗、低成本等優勢，適用于車載導航、手持定位、可穿戴設備，可以直接替換 Ublox MAX 系列模塊。

性能指標
①出色的定位導航功能，支持 BDS/GPS/GLONASS 衛星導航系統的單系統定
位，以及任意組合的多系統聯合定位，并支持 QZSS 和 SBAS 系統
②支持 A-GNSS
③冷啟動捕獲靈敏度：-148dBm
④跟蹤靈敏度：-162dBm
⑤定位精度：2.5 米（CEP50）
⑥首次定位時間：32 秒
⑦低功耗：連續運行<25mA（@3.3V）
⑧內置天線檢測及天線短路保護功能

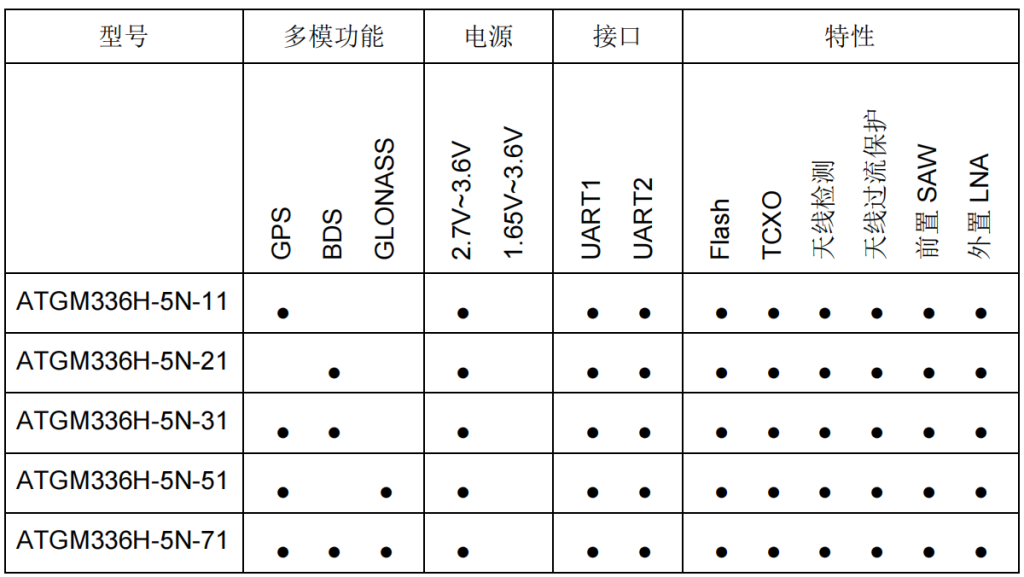

注 1：以上性能指標適用于 ATGM336H-5N-11、ATGM336H-5N-31、ATGM336H-5N-51、
ATGM336H-5N-71 模塊。
注 2：ATGM336H-5N-21 模塊的性能指標，請向銷售代表確認。

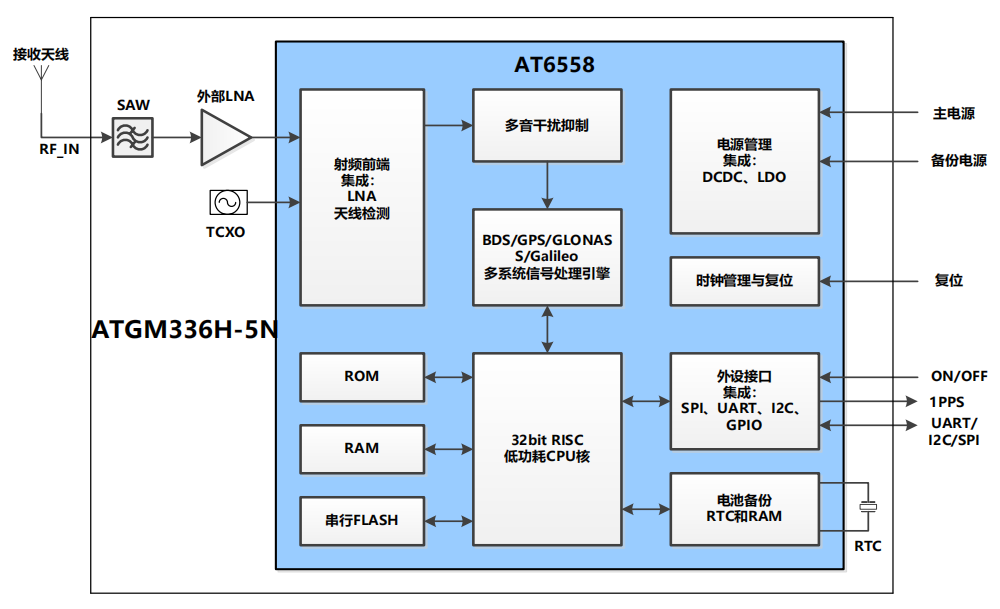

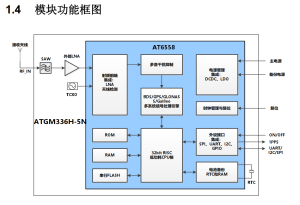

模塊功能框圖:

應用領域
·車載定位與導航
·手機、平板電腦，手持設備
·嵌入式定位設備
·可穿戴設備
